Civil View 放置对象动画编辑器

用于编辑在场景中使用对象放置样式编辑器放置的对象的动画。

特别是，可以使用该面板执行以下操作：

通过单击以下任一放置参数旁边的“E”（编辑动画）按钮从“位置控制器”卷展栏打开此面板：

放置对象动画编辑器是一个极大简化版本的标准 3ds Max“轨迹视图”窗口。它专门配置为仅显示与当前选定对象相关的放置信息。如果当前对象选择发生更改，此面板将自动关闭。

界面

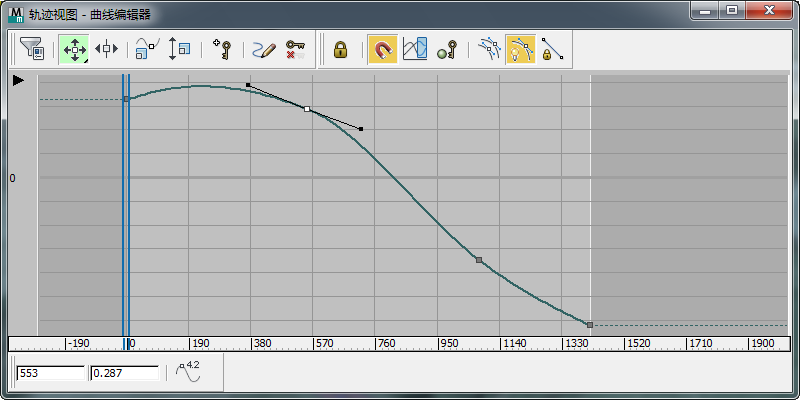

放置对象动画编辑器将运动在图形上显示为一系列功能曲线。3ds Max 中的运动由一系列动画关键点来定义，3ds Max 会自动计算每个关键点之间的插值，以生成完整的动画。

放置对象动画编辑器界面由工具栏和关键点窗口组成。还有一个可移动的时间标尺。

此窗口中显示的每个功能曲线表示为以下四个标准 Civil View 对象放置参数之一指定的插值动画：

沿曲线的每个方形框代表一个动画关键点。您可以移动、添加和移除关键点，也可以调整它们的切线。每次修改动画关键点都会立即对选定对象的整个动画产生影响。

关键点显示为灰色，除非您选择它们进行编辑。在这种情况下，它们将显示为白色。

图形的垂直轴表示以下一个或多个参数，具体取决于当前显示的功能曲线：

水平刻度表示当前可视化场景中可用的总帧数。

过滤器

单击可打开一个对话框，在该对话框中可以选择要显示在关键点窗口中的内容。请参见“过滤器”对话框（轨迹视图）。

“移动关键点”弹出按钮

滑动关键点

单击此选项可水平移动关键帧并滑动相邻的关键帧。

缩放关键点

单击可压缩或扩展选定关键点之间的时间量。

缩放值

单击可增加或减少选定关键点的值。

添加关键点

单击可将关键点添加到现有曲线。

绘制曲线

单击可绘制新曲线，或通过直接在关键点图形上进行绘制来修改现有曲线。

简化曲线

单击可通过减少曲线上关键点的数量来简化曲线。

注：此工具栏上的按钮是弹出按钮，可通过其选项单独设置传入和传出切线。

提示：当第一次打开动画编辑器时，此工具栏可能不可见。可以通过移动其他工具栏（通过左侧的控制柄进行拖动）来显示该工具栏。

将切线设置为自动: 按关键点附近的曲线的形状进行计算，将高亮显示的关键点设置为自动切线。
移动自动切线的控制柄可以将切线类型更改为样条线，并使它们可用于编辑。
将切线设置为样条线: 将高亮显示的关键点设置为样条线切线。使用样条线切线，可以通过移动关键点控制柄来调整坡度。要打断传入切线和传出切线之间的连续性，请在按住 Shift 键的同时移动控制柄。
将切线设置为快速: 将高亮显示的关键点切线设置为快进快出。
将切线设置为慢速: 将高亮显示的关键点切线设置为慢进慢出。
将切线设置为阶梯式: 将高亮显示的关键点切线设置为步进步出。
使用阶跃来冻结从一个关键点到另一个关键点的移动。
将切线设置为线性: 将高亮显示的关键点切线设置为线进线出。
将切线设置为平滑: 将高亮显示的关键点切线设置为平滑。
使用平滑切线可处理不能继续进行的运动。

锁定当前选择: 锁定当前关键点选择。创建了一个选择后，启用此选项可防止其他内容无意中被选定。
捕捉帧: 限制关键点到帧的移动。打开此选项时，关键点移动总是捕捉到帧中。禁用此选项后，可以移动一个关键点到两个帧之间并成为一个子帧关键点。
参数曲线超出范围类型: 可使用该选项重复关键点范围外的关键帧运动。选项包括“循环”、“往复”、“周期”、或“相对重复”，如果使用还有恒定和线性。如果使用“参数超出范围”类型，然后使用“轨迹视图”“工具”“创建范围外关键点”。请参见参数曲线超出范围类型。
显示可设置关键点的图标: 显示将轨迹定义为可设置关键点或不可设置关键点的图标。
查看所有切线: 在曲线上隐藏或显示所有切线控制柄。当选中很多关键点时，使用此选项来快速隐藏控制柄。
显示切线: 在曲线上隐藏或显示切线控制柄。使用此选项来隐藏单独曲线上的控制柄。
锁定切线: 锁定对多个切线控制柄的选择，从而可以同时操纵多个控制柄。禁用“锁定切线”时，一次仅可以操纵一个关键点切线。
