SBD

显示或隐藏 SBD 窗口，您可以在此窗口中查看场景中对象和组的内部结构。SBD 窗口与视图窗口相似，但它不显示场景的视觉表示，而是显示计算机中场景的内部结构图。

提示：使用“Object Lister”查看场景中各对象和组件的结构化视图。请参见“Windows”>“Object Lister”。

Alias 在与图形等效的数据结构中记录场景的各方面内容。在图形中，场景中的曲线、曲面、分组、变换、组件、灯光及所有其他元素都使用节点来表示。此图形称为“场景结构图”。

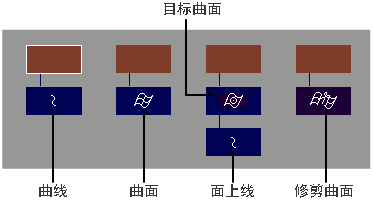

图形中的节点（有时称为 DAG 节点）表示场景中的“主”对象：曲线、曲面、面上线、灯光、标注等等。许多可在视图窗口中操纵的元素（如 CV）没有自己的 DAG 节点，它们作为对象内部信息的一部分进行存储。

Expand SBD -

显示位于 SBD 窗口中拾取的节点下面的所有节点。

（也位于“More”菜单中。） Compress SBD -

隐藏位于 SBD 窗口中拾取节点下的所有节点。

（也位于“More”菜单中。） Delete - 从 SBD 窗口中移除选定节点。（也位于“More”菜单中。）

使用“Expand SBD”和“Compress SBD”选项，通过显示或隐藏拾取节点下的节点，可使 SBD 窗口布局更清晰。这对实际模型没有影响。

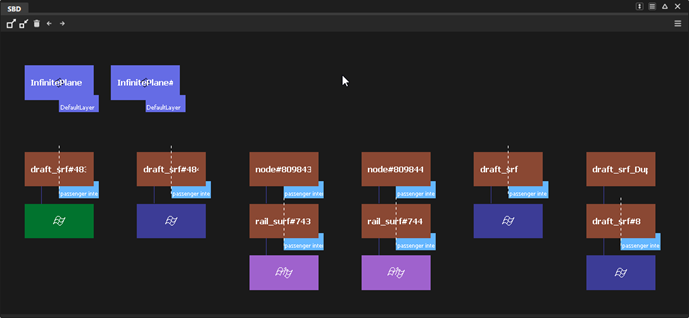

SBD 窗口

操作目标	操作步骤
在 SBD 窗口中导航。	使用与正交视图窗口中相同的相机移动技术：使用鼠标中键执行跟踪操作，使用鼠标右键执行推拉操作。
查看对象名称。	向内推动至足够近的位置以便使标签适合节点。
从 SBD 窗口拾取对象和组件。	使用与建模窗口中相同的拾取工具。

顶级对象是 SBD 层次中的顶级节点。组件是在顶级对象下成组的节点。“Pick”>“Object” 工具用于拾取顶级对象。“Pick”>“Component” 工具用于拾取层次结构中任何位置的对象。

SBD 窗口可显示“Pick”>“Object” 与“Pick”>“Component” 工具之间的差异。例如，请考虑如下所示的立方体对象的 SBD 表示：

您可以看到此立方体由组合到一起的六个平面构成。

如果选择“Pick”>“Object” 并在视图窗口中拾取该立方体，则窗口将表明已拾取该成组节点。
如果先选择“Pick”>“Component” 并启用曲面过滤器按钮，然后在视图窗口中拾取该立方体，则两个窗口都会表明仅拾取了立方体的一个“面”平面。

“Pick”>“Component” 工具拾取了其中一个子节点，而不是整个组。
