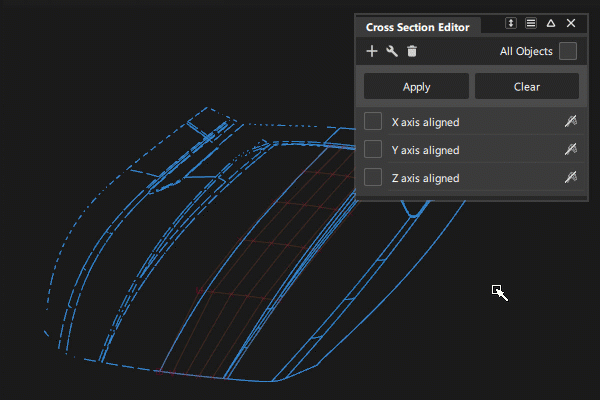

Cross Section Editor

New - 用于使用五种不同的方式定义断面：“Axis Increment”、“Axis Discrete”（可选择 X、Y 或 Z）、“Picked Reference”、“Planar”或“Radial”。选择这些选项之一可创建横断面组，将横断面组应用到选定的几何体（或者在“All Objects”处于启用状态时应用到所有几何体），以及打开相应的选项窗口。

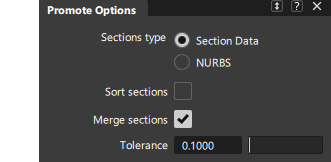

Tools - Promote - 将选定横断面的副本创建为断面数据或 1 阶 NURBS 曲线。也可以在进入“Promote”工具之后拾取各个断面。按住 Shift 键并选择“Promote”，或单击 图标以打开“Promote Options”：

• Section Type - 选择此项可创建断面数据或 1 阶 NURBS 曲线。

• Sort Sections - 如果选中此选项，则会将 X、Y 和 Z 断面放置在单独的颜色编码层中。所有其他断面将被指定给一个称为“Other sections”的层。



• Merge Sections - 如果选中此选项，则位置 (G0) 连续且属于同一个相交平面的横断面将合并到一条断面曲线中。基于“Construction Options”的“Topology Distance”公差用于确定是否应合并断面。

• Tolerance - 用于将内部 NURBS 曲线重建为断面数据的拟合公差。

Tools - Dynamic Section -“Dynamic Section”工具的快捷方式。有关选项和用法，请参见“Evaluate”>“Dynamic Section”。

Delete - 从编辑器列表中删除横断面，并从场景中的几何体中清除这些断面。

• All - 删除除预设 X 轴、Y 轴和 Z 轴组（这些组无法删除）之外的所有横断面组。

• selected - 仅删除选定的横断面组。

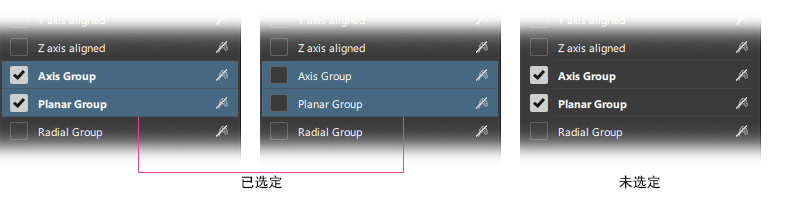

  要选择断面，请单击列表中的横断面名称，以使用蓝色背景亮显它。使用 Ctrl 和 Shift 键选择多个断面。复选标记处于打开还是关闭状态不影响选择。



All Objects

启用“All Objects”（有复选标记）可将选定的断面组应用到所有可见几何体（曲面和网格）。

如果禁用“All Objects”（无复选标记），则只会将选择的任何新断面组应用到拾取（活动）的几何体。

是否选择“All Objects”将影响以下列表图标和编辑器按钮的工作方式。

1. “Apply”按钮 -（仅限禁用“All Objects”）。 单击“Apply”按钮可将选定横断面组应用到新选定的几何体。

2. “Clear”按钮 - 从几何体中取消横断面的显示，然后在编辑器中取消选择它们。横断面定义保留在编辑器中，因此可以重新应用它们。

   • 禁用“All Objects”：从选定对象中清除横断面。如果未选择任何横断面，则将从所有几何体中清除所有的横断面组。
   • 启用“All Objects”：从所有对象中清除横断面。

3. “Apply”复选框 - 将横断面应用于几何体。

   • 禁用“All Objects”：仅将横断面应用于选定对象。
   • 启用“All Objects”：将横断面应用于所有对象。
   • 通过在列表中选中其他横断面组对应的复选标记，可以应用多个横断面。

4. “Name”字段 - 专用的应用和打开控制窗口

   • 单击一次名称字段会将断面应用于选定对象（如果禁用“All Objects”）或所有对象（如果启用“All Objects”）。复选标记也将被激活。
   • 单击备用横断面名称将应用该断面，并清除之前应用的任何断面。用于在不同断面之间交换。
   • 单击名称，然后取消选择复选标记，会使断面保持选中状态，但不应用。

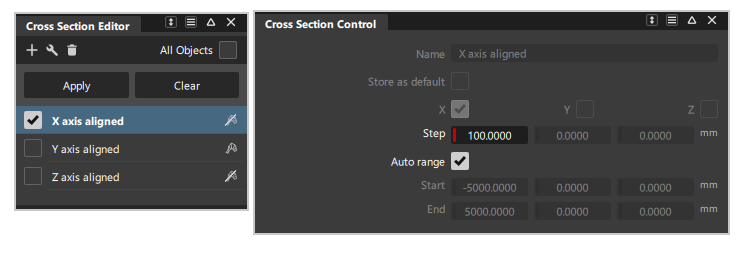

   • 双击名称可打开该断面的“Cross Section Control”窗口：



5. 曲率显示

   • 启用或禁用应用于几何体上每个横断面组的曲率梳。

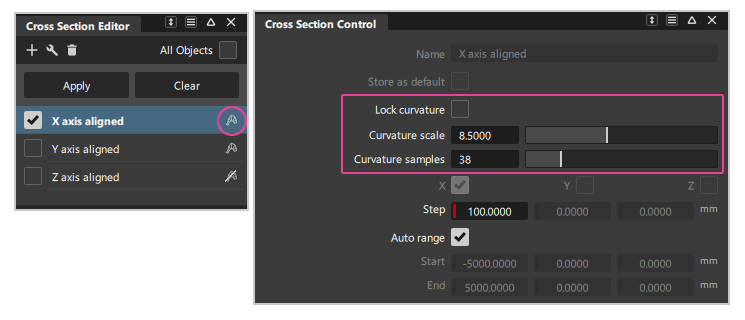

   • 双击横断面名称可打开控制窗口，以便修改曲率显示设置。请注意，如果曲率处于禁用状态，则不会显示这些设置。
   • 使用“Lock curvature”可防止在使用“Control Panel”>“Comb Scale”或“Samples”的曲率设置时意外修改横断面曲率梳。
   • 注意：如果曲率梳看起来不平滑，则可能需要在“Diagnostic Shade”面板中调整镶嵌细分滑块以获得精确的显示。

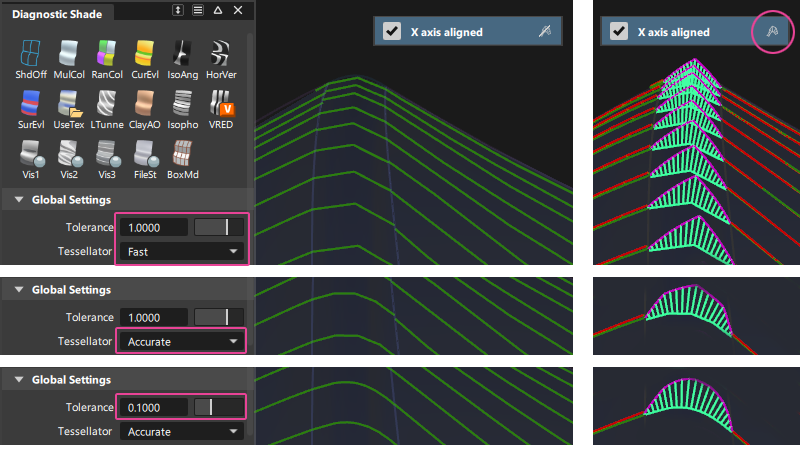

横断面精度/镶嵌细分

横断面是在曲面的镶嵌细分版本上计算的可视曲线。这样，在移动 CV 时可以快速更新断面，以提供交互式建模反馈。

“Diagnostic Shade”面板的“Tolerance”和“Tessellator”设置控制可视横断面以及曲率梳（如果已应用）的精度（平滑度）。

使用较低的公差值并将“Tessellator”设置为“Accurate”而不是“Fast”，可获得更平滑和更精确的横断面。但是，这会增加计算时间，并可能影响大型模型的交互性能。如果计算时间过长，并且仅将横断面应用于所关注的几何体，请避免启用“All Objects”。

横断面和构建平面

当设置或切换到构建平面时，将重绘“Axis Increment”（X、Y、Z）断面以匹配新的坐标系。当返回到世界构建平面时，这些断面将恢复为与世界坐标轴匹配。

其他断面类型（离散、平面、径向）将保持其原始位置，而不考虑设置的构建平面。

横断面显示

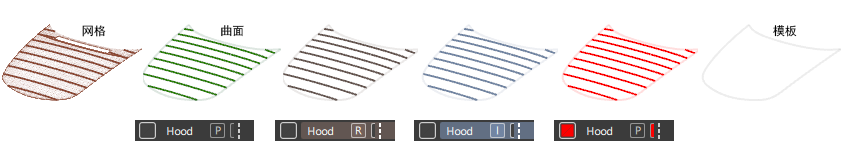

• 横断面的颜色将反映几何体类型和层状态。模板化项目不显示应用的横断面。

• 线框抗锯齿适用于可视横断面。通过“Display”>“Anti-Alias”>“Wireframe Anti-Alias”启用和禁用抗锯齿。

• 在“Display”>“Draw Style”的“Visual Curves (Cross Sections)”中，横断面的线宽可以设置为“Single”或“Double”。

从横断面创建平滑 NURBS 曲线

要从断面数据创建 2 阶及以上的 NURBS 曲线，请使用“Curve Edit”>“Fit Curve” 工具构建新曲线，以在所需公差范围内匹配断面数据。

可以使用“Cross Section Editor”图标栏中的“Promote”工具创建 1 阶曲线。

捕捉到和测量可视横断面

通过单击断面定位以下对象时，这些对象将自动捕捉到可视断面：

• 过渡点
• 关注点（旋转时）
• 构建对象（点、向量、构建平面）

还可以通过按住 Ctrl 和 Alt 键并单击某个断面，将下列对象捕捉到可视断面：

• 控制顶点
• 编辑点
• 轴心点

此外，下列测量工具也可用于可视断面：

• “Control Panel”中的“Show deviation”
• “Locators”>“Annotate”
• “Locators”>“Measure”>“Distance”
• “Locators”>“Measure”>“Angle”
• “Locators”>“Deviation”>“Closest Point”
• “Locators”>“Deviation”>“Curve to Curve”
• “Locators”>“Deviation”>“Curve to Surface”

修改包含可视横断面的曲面会导致这些断面进行更新，从而会导致测量标注进行更新。

清除可视横断面组或者修改其定义（通过控制窗口）可删除关联的测量。

选择重叠的可视横断面来创建测量时，将显示拾取选择器。

使用图标栏上的 图标可创建新的横断面。控制窗口将打开，其中包含新断面的选项。

所有新横断面类型在控制窗口中共享以下选项：

Common settings

• Name - 显示“Cross Section Editor”中所出现的横断面组的名称。双击此字段可更改该名称。
• Store as default - 选中此选项，可以创建默认断面组（默认 X、Y、Z 断面除外）。随后，即可跨后台文件或会话应用横断面组。除非明确删除，否则它会保留在“Cross Section Editor”中。

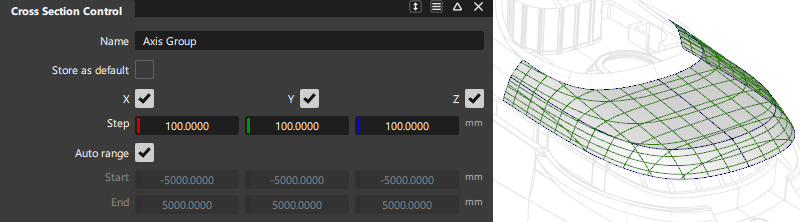

新的“Axis Increment”

这些横断面与 X、Y 和 Z 轴垂直，并且各个横断面相互之间的间距相等。它们与三个默认断面相同，但 x、y 和 z 断面可以分组在一个横断面集中。它们始于原点，并在两个方向上延伸。

• X/Y/Z - 启用或禁用此选项可查看与 X、Y 和 Z 轴垂直的各种横断面组合。
• Step - 沿 X、Y 和 Z 轴的横断面线之间的间距。
• Auto range - 如果选中此选项，则使用所拾取对象的边界盒来确定计算横断面的位置，这样这些横断面将显示在整个几何体上，而与几何体在空间中的位置无关。
• Start/End - 只有在禁用“Auto Range”时，这些选项才可用。这三个字段代表绘制横断面的范围上起点和终点的 X、Y 和 Z 坐标。如果“Start”与“End”相等，则将创建一条横断面线。

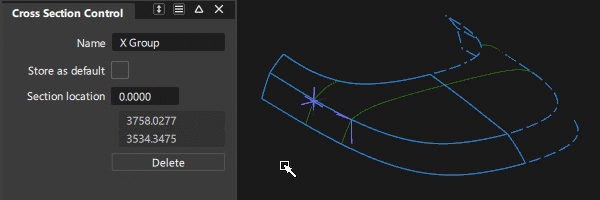

新的“Axis Discrete”

这些横断面是单独创建的横断面，它们位于在特定位置处与 X、Y 或 Z 轴垂直的某个平面中。X、Y 或 Z 位置是通过控制窗口或通过单击鼠标指定的。

• Section location - 使用此字段可为离散横断面输入位置。新值将添加到下面的列表中，并且该字段将重置为 0.0。将在模型上创建与位置对应的标注。双击列表中的某个值以更改它。

• Delete - 在列表中的某个位置上单击（该字段会变为蓝色，并会选中标注）。然后单击“Delete”按钮以删除相应的横断面。

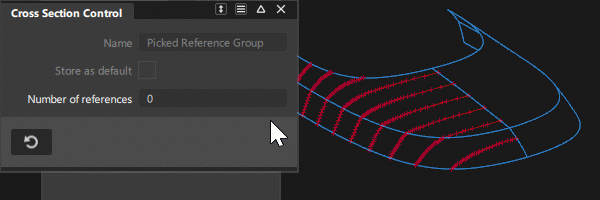

新的“Picked Reference”

在几何体与所选断面数据或构建平面的相交处创建横断面。

• Number of references - 此字段显示已选择多少个平面或断面作为参考。

新的“Planar”

横断面是在几何体和使用与 Construction Plane 工具相同的交互动态生成的（临时）构建平面之间的交点处创建的。也可以选择某个现有构建平面。

• Number of planes - 创建的横断面的数量。第一个横断面对应于构建平面与曲面的相交处。其他横断面是在构建平面的“+Z”轴方向上以“Step size”为间隔创建的。

• Step size - 横断面之间的间距。

• Mirror planes - 如果选中该选项，则会在定义平面的两侧都创建横断面。（例如，如果将“Number of planes”设置为 3，且“Mirror planes”处于启用状态，则断面的总数将为 5）。

新的“Radial”

横断面垂直于选定曲线或边的切线、按弧长等距创建。驱动曲线可以是自由曲线、面上线、曲面边或等参线。

• Number of planes - 沿驱动曲线进行定义的平面数量。横断面在这些平面与几何体相交的位置创建。默认值为 10。
• Chain selection - 如果选中此选项，则选择驱动曲线的同时也将选择与其切线连续的其他所有曲线。
