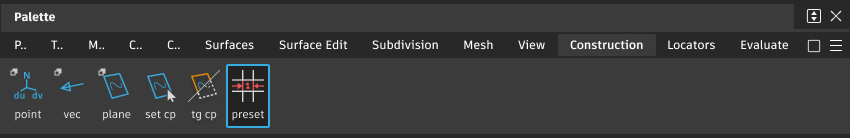

Grid Preset

Windows

选择是在“All”窗口中还是仅在“Current”窗口中更改栅格间距。

Grid Spacing

使用当前线性单位的栅格线之间的距离。

Subdivisions

栅格线之间细分的数量。细分线比正常栅格线浅，但仍可以使用栅格捕捉来捕捉到它们。

例如，如果将栅格间距设置为 1.0，将细分的数量设置为 4，则 Alias 将在 0.25、0.5、0.75、1.25 等处显示栅格细分，依此类推。

Perspective Grid Extent

使用当前线性单位的透视窗口中栅格的大小。键入从 1 到 1000000 之间的一个值。

Corner Perspective Gnomon

显示透视窗口角点处的日规。该日规是浮动于视图窗口的角点处的小指示器。它具有一个显示轴的方向的彩色箭头和一个指向原点的灰色箭头。

标签

使用其单位值标记栅格线和细分线。

这些标签仅在正交窗口中出现。

Label Font Properties

此选项仅在启用了“Labels”时才显示。“Default”设置为您提供的字号为 10。“Custom”允许您选择介于 8 和 72 之间的“Label Font Size”。

在显示窗口中显示或隐藏栅格

• 选择“Display”>“Toggles”>“Grid”。

更改栅格线之间的距离

1. 按住 Shift 键并选择“Grid Preset”工具。

2. 执行以下操作之一：

   • 左右拖动鼠标以调整栅格大小。

   • 键入栅格线之间的新距离。

     注意：通过启用“Labels”以显示栅格线之间的距离，可以进一步自定义栅格。

设置默认栅格间距

1. 按住 Shift 键并选择“Grid Preset”工具。
2. 单击“Preset Grid Options”窗口底部的图标“Reset”图标。

扩展或收缩可见栅格的范围

1. 按住 Shift 键并选择“Grid Preset”工具。
2. 编辑“Perspective Grid Extent”选项可设置栅格从原点向各个方向延伸的距离。

下列情况下应执行什么操作

• 希望更改当前的度量单位。

  要更改度量单位，请在“Construction Options”窗口中设置“Units”建模选项。

• 希望在地平面以外的平面上使用栅格。

  创建参考平面，并将其设置为构建平面。
