Shell Stitch

Use construction options

启用此选项后，可将“Preferences”>“Construction Options”中的“Maximum Gap Distance”用作缝合公差。禁用此选项时，可以使用“Tolerance”滑块设置公差。

Tolerance

此滑块仅在禁用“Use construction options”时才显示。如果两个边之间的间隙在公差范围内，则将连接边。公差范围为 0.0001 到 1.0000

Detach periodic surfaces

打断周期曲面（即，使用“Revolve”工具创建的圆柱体和曲面等闭合曲面）的缝隙，然后将它们缝合为一个壳。

此选项有时是很有必要的，例如，缝合功能未觉察到已将一个曲面边连接到同一曲面的另一边时。这是 CAD 系统的常见问题。

Detach single curve boundaries

打断从曲面上的单个曲线执行的修剪边（例如平面中间的圆孔）。

某些 CAD 系统在处理此类修剪时会遇到问题。启用此选项允许导出到这些系统。

Keep originals

创建壳之后保留原始曲面。

根据设置的选项，壳可能不会与原始曲面完全匹配。在这种情况下，取消缝合也不会生成与原始曲面完全匹配的曲面，因此最好保留原始曲面。默认情况下保留原始曲面。

1. 确保曲面都朝外。

2. 拾取要合并到壳中的曲面。曲面必须整体定义一个没有间隙的闭合空间。

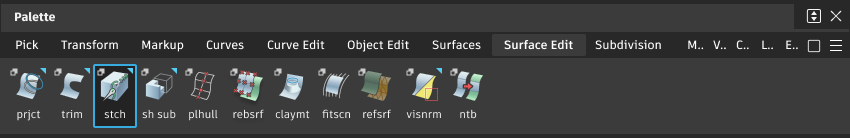

3. 选择“Shell Stitch”工具 。

   提示行中会显示对操作结果的反馈。例如：“Created 2 shells with 0 boundaries (0 non-manifold).”

   如果部分边界仍然保持开放，则将有红色的小箭头指向它们。

   注意：根据设置的选项，壳可能不会与原始曲面完全匹配。在这种情况下，取消缝合也不会生成与原始曲面完全匹配的曲面。
