Intersect

Create Curves on Surface

• On First Surface - 在目标曲面上而不是在选择的相交曲面上创建面上线。

• On Both Surfaces - 在目标曲面和相交曲面上创建面上线。

Subdiv Select

在细分对象的相交点创建面上线时启用此选项。启用后，“Intersect”工具对细分对象的行为方式与对 NURBS 曲面的行为方式相同。

Create History

保存投影历史，供以后进行编辑。如果启用了“Create History”，则可以修改用于创建投影曲线的曲面，并且投影曲线将会更新。

如何在两个曲面彼此相交的位置创建面上线。之后，可将曲面重新修剪到相交状态。

设置相交工具

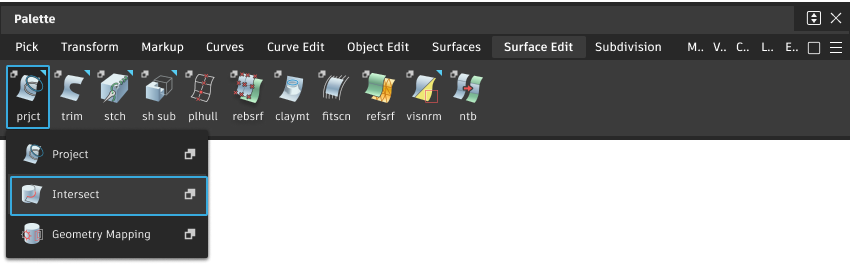

• 按住 Shift 键并选择“Intersect”工具 。
• 在使两个曲面相交时，可以选择在哪个曲面上创建面上线：
  • 在两组曲面相交时，要同时在这两组曲面上创建面上线，请将“Create Curves on Surface”设置为“Both”。
  • 要仅在第一组曲面上创建面上线，请将“Create Curves on Surface”设置为“On First Surface”。

在曲面的相交处创建面上线

1. 单击或通过选择框选择要创建面上线的曲面。单击选定曲面可取消对该曲面的选择。

2. 设置“Intersect”工具 。

3. 执行以下任何操作：

   • 单击或通过选择框选择与所拾取曲面相交的一个或多个曲面。第一组曲面会自动排除在第二组之外。
   • 单击或通过选择框选择一个或多个参考平面。

   单击时，该工具会在相交处创建面上线。
