Refit Surfaces

将选定的一组曲面重新拟合至扫描的网格,同时保留原始曲面集的特征(阶数、跨距、参数化)。

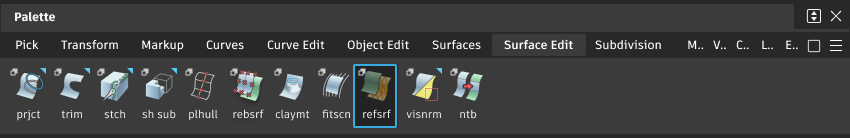

从“Surface Edit”工具箱访问此工具:

“Refit Surfaces”控制设置

Refit Direction

重新拟合的投影方向:“Z Axis”、“Y Axis”、“X Axis”或“Surface Normal”。

“Surface Normal”可以在大多数情况下正常工作。

注意:如果方向几乎平行于曲面方向,X、Y 或 Z 可能无法正常工作。

Minimum Degree

重新拟合曲面的最小阶数。如果目标重新拟合曲面的阶数小于指定阶数,则将阶数提高到指定阶数。

Smooth

根据“Smooth Factor”平滑曲面。

Smooth Factor

控制每个平滑步骤的效果。平滑系数越小,CV 的移动越小。对噪波扫描增加平滑系数。

Auto Update

“Refit Surfaces Control”窗口中的值更改后,自动更新曲面。

Deviation Check

显示曲面和网格之间的最大偏差。

Deviation Scale

设置偏差梳的比例。

“Refit Surfaces”工作流

在逆向工程处理过程中,您可以将选定的一组曲面重新拟合至扫描的网格。重新拟合的曲面集保持原始曲面集的特征(阶数、跨距、参数化)。

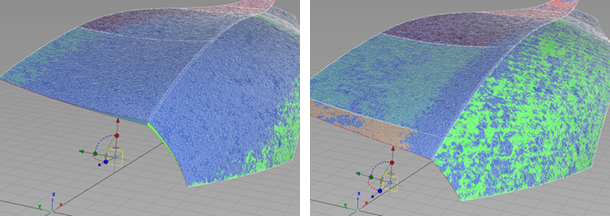

左侧为重新拟合前,右侧为重新拟合后

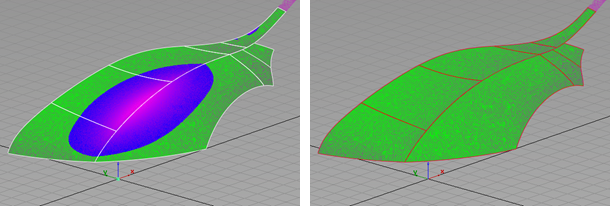

左侧为重新拟合前的偏差,右侧为重新拟合后的偏差

  1. 选择“Refit Surfaces”工具。
  2. 选择要重新拟合的曲面,然后单击“Accept”。
  3. 选择要将曲面重新拟合到的网格。
  4. 调整重新拟合选项(如果需要)。
  5. 单击“Build”。
