Soft Proportional Modification

Mode

选择要应用于选定 CV 的变换类型。

XYZ - 沿 X、Y、Z 世界坐标轴移动 CV。

除了使用画布内变换操纵器之外，您还可以在提示行中键入一个值并按 Enter 键，以使选定的主动 CV 沿选定轴移动相应的距离。您也可以键入负值，以使 CV 向相反方向移动。

当您使用 X,Y,Z 模式时，该工具遵循平面窗口和相机设置，就像 Alias 的“Move”工具一样。例如，如果您在正交视图或启用了“Perspective with Ortho Faces”的透视图中，则鼠标控制默认为：

• 鼠标左键：自由移动
• 鼠标中键：视图 X 轴（相机向右）
• 鼠标右键：视图 Y 轴（相机向上）

如果您在非平面透视图中工作，则鼠标控制默认为 XYZ 模式：

• 鼠标左键：X 轴
• 鼠标中键：Y 轴
• 鼠标右键：Z 轴

NUV - 分别使用鼠标左键、鼠标中键和鼠标右键沿法线或者沿曲面上的 U 或 V 方向移动 CV。

Slide - 沿 CV 各自的外壳线移动 CV。

Parallel - 平行于向量或外壳线移动 CV，但不捕捉到向量或外壳线。

View - 在当前视图的平面中移动 CV。

• 鼠标左键 - 在当前平面中执行由视图方向定义的无约束移动。
• 鼠标中键 - 将移动限定于屏幕的水平轴。
• 鼠标右键 - 将移动限定于屏幕的垂直轴。

Falloff

Type

选择“Falloff Type”可控制变换对被动 CV 的影响。请注意，“Proportionality Method”会影响“Falloff Type”的应用方式，因此您可能需要先选择方法。

• Exponential - 对于此类型，距离主动 CV 越远的被动 CV 的衰减幅度越大，因此受所应用变换的影响越小。使用“Exponent”滑块设置衰减效果的乘数值。如果“Exponent”值为 1.0 或更大的值，则距离主动 CV 越远的被动 CV 的变换效果会减小：值越大，阻尼效果越强。主动 CV 与所定义区域的边界之间的 CV 越多，对每个 CV 的影响就越小。数值越大，对周围 CV 的影响越小。

  如果“Exponent”值小于 1.0，则距离主动 CV 更远的 CV 的变换效果会增强。主动 CV 与所定义区域的边界之间的 CV 越多，对每个 CV 的影响就越大。周围的 CV 会移动得更远，因为这种效果会在相反方向上倍增。

• SmoothStep - 允许您创建在两点之间平滑过渡的衰减曲线。例如，在开始时设置一个慢速过渡，在中间加速，在结束时减慢。使用“Start”和“End”滑块设置过渡的起点和终点。这会使整体衰减更加平滑。

Proportionality Method

指定计算主动、被动和未选定（非参与）CV 之间的衰减权重的方法。此选项主要影响沿被动 CV 和未选定/非参与 CV 之间边界的 CV。选定“Proportionality Method”的输出为“Falloff Type”计算提供标准化输入值。

• Distance - 被动 CV 的衰减权重取决于它们与最近的主动 CV 之间的距离。在计算过程中将忽略未选定（非参与）的 CV。距离主动 CV 较近的被动 CV 比距离较远的被动 CV 移动得更多。请注意，在被动 CV 和非参与 CV 之间的边界处可能会产生一定的剪切效应。

• Diffusion - 插值计算确定被动 CV（包括主动、被动和相邻的非参与/未选定 CV）的衰减权重，从而创建渐变效果。衰减权重的“Diffusion”方法不考虑 CV 之间的距离。

  从主动 CV 到沿被动 CV 和非参与 CV 之间边界的 CV，这将产生更均匀的衰减效果。由于不使用距离，因此曲面上主动和被动 CV 之间的距离差异不会影响 CV 的移动。

  使用“Max Iterations”滑块设置该方法在得出最终结果之前执行的计算次数。增加此值会使 CV 布局松弛到平衡状态。根据要变换的 CV 数量，增加“Max Iterations”可能没有效果。例如，如果要变换的 CV 越多，随着“Max Iterations”的增加，整体形状更有可能发生变化。

  如果希望漫反射计算将 CV 之间的相对距离考虑在内，请启用“Edge Weighted”。禁用此选项后，漫反射计算将忽略距离，并将每个 CV 视为彼此之间的距离相同。

  这会影响权重如何应用于彼此靠近的相邻 CV。例如，启用此选项后，临近的 CV 将具有与可视化颜色渐变显示的权重相似的权重。彼此距离较远的 CV 的权重相对有所不同。默认情况下“Edge Weighted”处于启用状态。

• Volumetric - 基于世界空间距离（而不是依赖于外壳线连接的接近度）计算被动 CV 的衰减权重。这意味着，一个对象中的主动控制点现在可以驱动其他对象上被动控制点的变换。

  如果模型包含多个对象，您可以使用此方法对它们一起进行造型和修改，而无需先使用“Subdiv Weld”等工具将它们组合在一起。

Auto Minimum Weight

启用此选项后，所有被动 CV 的权重都不为零，而非参与 CV 的权重都为零。禁用此选项后，使用“Minimum Weight”滑块设置被动 CV 的最小衰减权重。增加此值会通过为 CV 指定更多权重来减少衰减。值为 1.0 时将移除衰减。

选择

通过选择“Pick Method”和“Pick Type”来选择控制实体、CV、边、面、循环边或循环面。

Pick Type

CV - 选择单个 CV。Edge - 拾取边将选择组成边的两个 CV。Edge Loop - 拾取边将选择组成循环边的所有 CV。Face - 拾取面将选择组成面的四个角 CV。Face Loop - 拾取 CV 将选择组成循环面的所有 CV。

Pick Method

Box Pick - 通过在控制实体周围拖动来拾取控制实体。

Lasso Pick -（仅 CV 拾取）拖动鼠标在要拾取的 CV 周围绘制一个套索，而不是一个框。

Paint Pick -（仅 CV 拾取）使用光标执行绘制运动来拾取 CV。使用“Paint Pick Radius”滑块增大或减小工具选择半径。

Selection Set - 在视口中拾取一个或多个选择集。选择集是对象或组件的集合（请参见 Selection Sets Lister）。

视口按钮

Accept Active CVs - 选择希望受变换影响最大的所有 CV，然后选择此选项。按空格键也可接受您的选择。单击“Clear”可取消选择处于激活状态的 CV，然后重新选择。

Accept Passive CVs - 选择希望受变换部分影响的所有 CV，然后选择此选项。按空格键也可接受您的选择。单击“Clear”取消选择并重新选择 CV，然后接受。

Grow - 选择此选项可快速拾取与选定的活动 CV 相邻的被动 CV。每次单击“Grow”时，选择内容将从活动 CV 开始，在所有方向上扩展到相邻 CV。

Revise Passive Selection - 选择此选项可为下一个变换更新被动 CV 选择。

- 取消选择当前选择的 CV。

Control Options

Create History

当处于启用状态时，将记录构建过程的历史信息，使您可以撤消或重做更改。默认情况下，“Create History”处于启用状态。

Show Color Ramp

启用或禁用变换热图中 CV 和外壳线的显示。

使用“Soft Proportional Modification”工具的典型工作流包括选择主动和被动 CV、设置衰减参数、选择变换模式，然后变换 CV。

1. 选择 CV

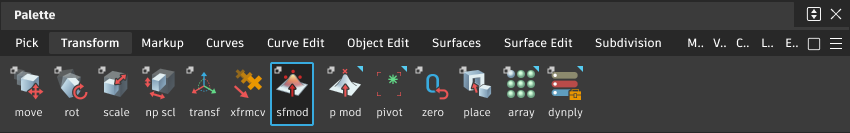

1. 选择要修改的对象，然后按住 Shift 键并选择“Soft Proportional Modification”工具图标。

   提示：预选对象时，在启动工具后，所有 CV 都将处于选定状态。如果您要重置 CV 选择，请在视口中选择“Clear”。

2. 在“Selection”部分中，从“Pick Type”和“Pick Method”中选择用来选择 CV 的拾取类型和拾取方法。“CVs”和“Box Pick”是默认设置。

   注意：“Selection Behavior”选项（“Preferences”>“Selection Options”）控制“Lasso Pick”和“Box Pick”的鼠标左键、鼠标中键和鼠标右键选择行为。

3. 选择变换中的主动 CV。这些是您希望用作变换驱动因素的 CV。

   注意：如果您选择的任何 CV 显示此图标：，这意味着，这些 CV 已由其他历史命令控制。要为当前的变换操作选择这些 CV，您必须删除构建历史。有关详细信息，请参见处理构建历史。

4. 选择“Accept Active CVs”以保留您的选择，或选择“Clear”以取消选择 CV，以便您可以更新您的选择。

5. 选择变换中的被动 CV。这些是您希望部分受变换影响的相邻 CV。它们的变换效果由衰减值以及与主动 CV 的距离决定。请参见下面的设置衰减类型和方法。

   提示：使用“Grow”可快速选择与选定的活动 CV 相邻的被动 CV。

6. 选择“Accept Passive CVs”以保留您的选择，或选择“Clear”以取消选择 CV，以便您可以更改您的选择。

该工具通过颜色映射来显示您选择的主动和被动 CV，颜色映射指示 CV 将如何受变换影响。较浅的颜色表示受影响最大的 CV，然后颜色随着衰减幅度的增大而逐渐变深，这意味着，它们获得的变换效果逐渐减弱。

您可以选择现在选择一种模式并变换 CV，然后再调整“Falloff”设置，看看被动 CV 如何受到影响。或者，您也可以现在设置“Falloff”值，通过颜色渐变来可视化效果。

2. 设置衰减类型和方法

应用于被动 CV 的最终衰减效果基于两项计算：“Falloff Type”和“Proportionality Method”。由于“Proportionality Method”会影响“Falloff Type应用于 CV 的方式，因此通常最好先设置此选项。此外，如果您的 CV 选择跨越多个对象，您需要选择“Volumetric”才能看到不同对象中的变换效果。

1. 在以下“Proportionality Methods”中进行选择：

   • Distance - 被动 CV 的衰减权重由它们与最近的主动 CV 的距离决定。距离主动 CV 较近的被动 CV 比距离较远的被动 CV 移动得更多。
   • Diffusion - 创建一种渐变式效果，这种效果在周边被动 CV 和未选定 CV 之间的边界处最为明显。此方法可以更精确地控制每个周边被动 CV 移动的幅度，而不管它们距离主动 CV 多远。此方法能使几何体的变形与未变形区域之间的过渡更加流畅自然。另一方面，“Distance”方法会为这些周边被动 CV 指定衰减值，而不考虑它们静止不动的相邻 CV。
   • Volumetric - 基于世界空间距离（而不是依赖于外壳线连接的接近度）计算被动 CV 的衰减权重。这意味着，一个对象（如细分曲面、NURBS 曲面或曲线）上的主动 CV 可以驱动其他对象上被动 CV 的变换。

2. 在以下“Falloff Types”中进行选择：

   • Exponential - 对于此类型，距离主动 CV 越远的被动 CV 的衰减幅度越大。使用“Falloff Exponent”值可调整这种效果。增大此值会使距离主动 CV 越远的 CV 上的效果越弱。设置为 0 时，不对被动 CV 应用衰减。

   • SmoothStep - 此类型可以更精确地控制衰减，让您能够实现更平滑的过渡。例如，您可以使用“Start”和“End”滑块设置开始时慢速过渡，中间加速，结束时减慢。

3. 变换 CV

1. 在“Mode”部分中，选择要应用到选定 CV 的变换类型，然后变换 CV。默认情况下，“Mode”设置为“XYZ”。

   • XYZ - 沿 X、Y、Z 世界坐标轴移动 CV。使用此模式时，现在会显示彩色轴线来指示变换的方向：X 轴为红色，Y 轴为绿色，Z 轴为蓝色。同时还会显示一个标签，在您操纵 CV 时显示实时位移值和方向。这样，您可以在移动 CV 时进行更精确的调整。

   您可以在提示行中键入一个值，然后按 Enter 键，以使选定的主动 CV 沿选定轴移动相应的距离。您也可以键入负值，以使 CV 向相反方向移动。



   注意：在提示行中输入“Move”值时，请注意，在 ABS 模式下，会将 CV 从原始位置移动指定的距离。在当前工具会话期间，它不考虑先前所做的任何变换。在 REL 模式下，会将 CV 从当前位置移动指定的距离。
   • NUV - 分别使用鼠标左键、鼠标中键和鼠标右键沿法线或者沿曲面上的 U 或 V 方向移动 CV。
   • Slide - 将 CV 沿其各自的外壳线进行移动。
   • Parallel - 将 CV 平行移动到向量或外壳线上，而不进行捕捉。
   • View - 在当前视图的平面中移动 CV。

2. 如有必要，选择“Revise Passive Selection”，为下次变换更新您的被动 CV 选择。
