Transform CV

变换 CV 和外壳线要受到不同的约束。通过这些选项可以相对于 CV 和外壳线所在曲线或曲面、在视图平面中、沿给定向量或参考平面或者沿 X、Y 或 Z 方向移动 CV 和外壳线。

通过这些选项也可以相对于轴心点旋转或缩放 CV 和外壳线，以及移动该轴心点。

还可以使用该工具按不同的量移动、旋转或缩放 CV，具体变化量取决于它们与主 CV 的接近度。

注意：使用“Transform CV”工具时，选择某个对象可以临时打开其 CV。然后，您可以选择一个 CV，或使用 Shift 键选择多个 CV。

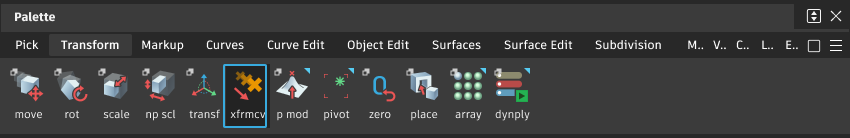

从“Transform”工具箱访问此工具：

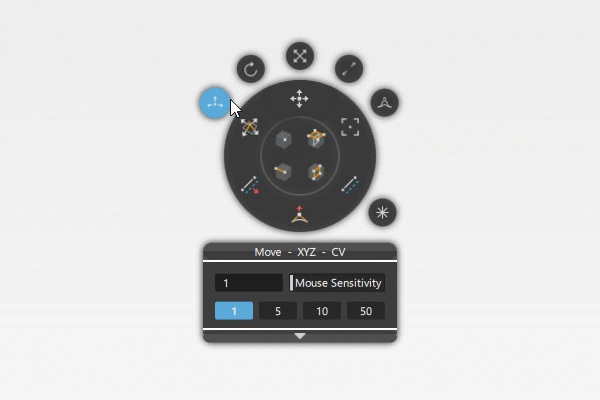

如何使用“Transform CV”圆盘界面

选择“Transform CV”工具。
按住空格键。

将显示圆盘界面
单击某个工具（在功能区中）以将其选定。

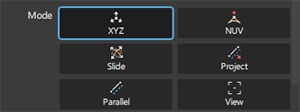

单击某个模式（如果在控制盘上可用）以将其选定。
单击拾取类型图标（位于中心区域），具体取决于要操纵的对象。
松开空格键。

圆盘界面将消失。
拾取 CV、边或面并拖动。如果 CV 不可见，请单击曲线或曲面进行显示。

注意：如果要变换的 CV 是选择集的一部分，请启用“Use Selection Sets”。
要调整拾取框大小或鼠标敏感度，请按住空格键以重新显示热区界面，然后调整滑块。

“Transform CV”工作流

如何沿着或平行于任意向量、相对于 CV 所在曲线或曲面或者相对于特定点移动 CV。

注意：如果要移动的 CV 属于选择集，请在“Transform CV”控制窗口中启用“Use Selection Sets”。

沿着或平行于任意向量移动 CV

在按住 Shift 键的同时选择“Transform CV”工具。
在“Transform CV”窗口中：

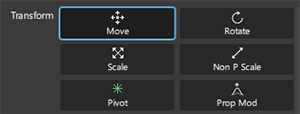

- 从“Transform”列表中选择“Move”。
- 从“Mode”列表中选择“Projected”以捕捉到向量并沿着它移动，或选择“Parallel”以平行于向量移动而不捕捉到它。
拾取要移动的 CV。要选择其他 CV，请在按住 Shift 键的同时单击它们。

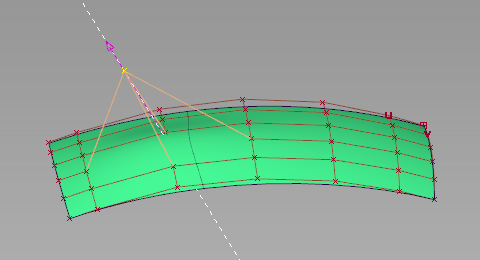

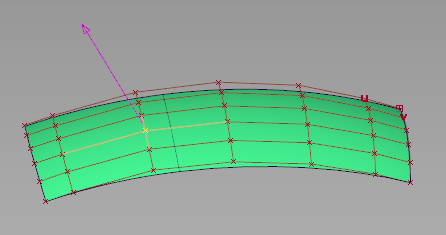

在外壳线、参考向量或参考平面上按鼠标键，然后拖动以约束 CV 移动。例如，使用“Projected”模式沿向量移动 CV。

注意：还可以使用圆盘界面在选项之间切换，以便减少鼠标在整个屏幕中移动的情况。

相对于 CV 所在曲线或曲面移动 CV

在按住 Shift 键的同时选择“Transform CV”工具。
在“Transform CV”窗口中：
- 从“Transform”列表中选择“Move”。
- 从“Mode”列表中选择“NUV”。
拾取要移动的 CV。要选择其他 CV，请在按住 Shift 键的同时单击它们。
拖动鼠标键以移动 CV：
- 拖动鼠标左键以沿法线移动。
- 拖动鼠标中键以沿 U 方向移动。
- 拖动鼠标右键以沿曲面的 V 方向移动。

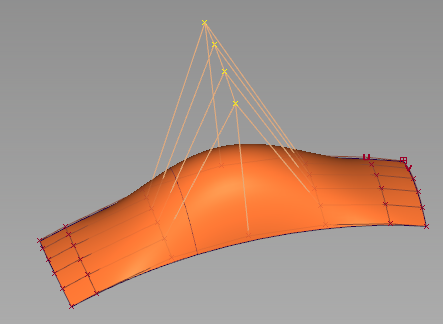

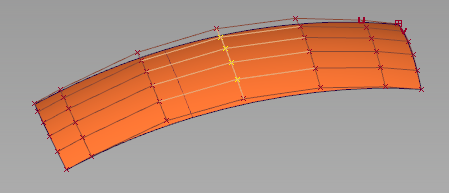

  沿着曲面法线移动四个 CV。

注意：“Transform”工具箱中的 Move CV Normal 工具具有类似的工作方式。

沿 CV 的外壳线移动 CV

在按住 Shift 键的同时选择“Transform CV”工具。
在“Transform CV”窗口中：
- 从“Transform”列表中选择“Move”。
- 从“Mode”列表中选择“Slide”。
单击要移动的 CV。要选择其他 CV，请在按住 Shift 键的同时单击它们。

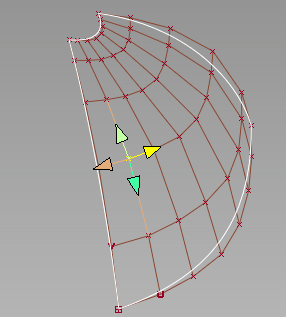

单击要沿其移动 CV 的外壳线/边上的箭头，然后拖动以移动 CV。

注意：还可以使用圆盘界面在选项之间切换，以便减少鼠标在整个屏幕中移动的情况。

变换一个 CV 并使周围的 CV 跟随它一起变换

如何同时移动（在空间中，或相对于几何体）、缩放或旋转多个 CV（根据 CV 与所单击主 CV 之间的距离的相对变换量）。

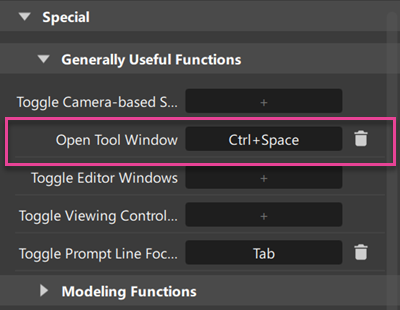

在按住 Shift 键的同时选择“Transform CV”工具以打开“Transform CV”窗口。

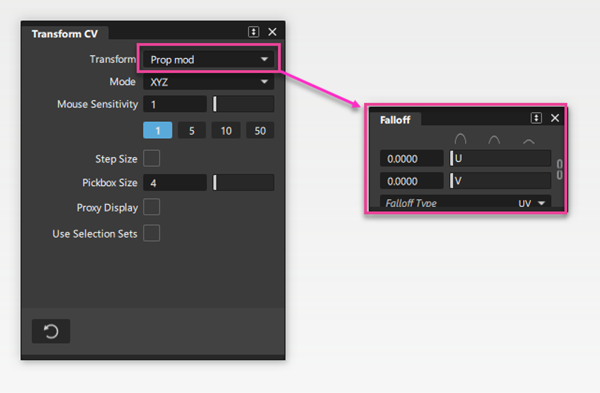

在“Transform CV”窗口中，从“Transform”列表中选择“Prop Mod”。

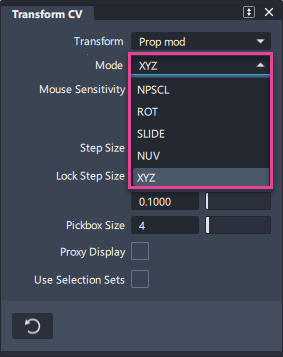

从“Mode”列表中选择一种模式。
选择主 CV。其他所有 CV 将相对于此 CV 进行移动。

注意：如果 CV 不可见，请单击对象，此时将自动显示 CV。

此时将在 CV 上显示一个绿色的控制标注，并在其周围显示八个蓝色箭头。
执行以下操作之一，以选择要变换的 CV 的范围：
- 单击蓝色箭头以选择/取消选择 CV 行。
- 在按住 Shift 键的同时单击一个 CV（或框选）以选择/取消选择其他行。

  将通过一个数字标签显示每个方向上已选择了多少行的 CV。无论是选择还是取消选择 CV，都将始终保持一个“矩形”选择范围。
在“Falloff”窗口中调整 U 方向和 V 方向上的衰减值。默认情况下，这些滑块已同步。要分离它们，请单击链链接图标。
拖动以变换 CV。鼠标键的操作方式与“Move”变换的操作方式相同。

如果在旋转或缩放 CV 之前需要移动轴心，请将“Transform”设置为“Pivot”。“Transform Local Set Pivot”中的选项用于确定要移动（旋转和/或缩放）的轴心。
修改衰减值、模式、CV 范围，甚至主 CV 本身。其他参数保持不变。您甚至可以更改“Transform”选项并返回到“Prop Mod”，而不会丢失已完成的设置。

注意：对于“Transform CV”的其他所有应用场合，可以在使用此“Prop Mod”工具时使用“Mouse Sensitivity”和“Step Size”。

注意：还可以使用圆盘界面在选项之间切换，以便减少鼠标在整个屏幕中移动的情况。要查看此界面，请在“Transform CV”工具中按住空格键。

指定选择范围

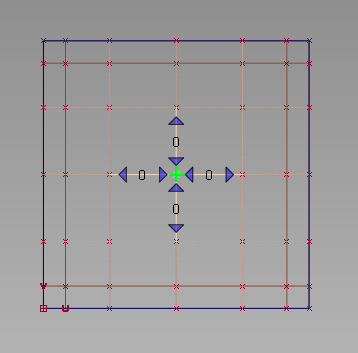

您必须首先单击主 CV 以将其选定。主 CV 定义了开始计算衰减值并将衰减值应用于 CV 范围的起始点。它由一个绿色控制标注指示。

如果在调用“Prop Mod”工具时仅选择了一个 CV，它将成为主 CV。

注意：如果在对象上不显示 CV，首先单击对象将显示外壳线和 CV。

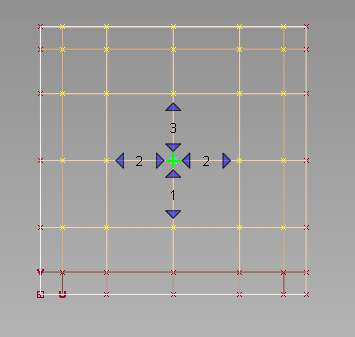

在主 CV 周围将显示几个蓝色小箭头，您可以使用这些箭头来选择/取消选择其他 CV 行，以定义将要受“Prop Mod”影响的范围。

单击某个向外箭头可在给定方向上将 CV 添加到范围内。
单击某个向内箭头可在给定方向上将 CV 从范围中移除。

如果按住鼠标键，可在选择范围中连续添加 CV 行，或者从选择范围中连续移除 CV 行。如果单击并松开鼠标键，可一次添加或移除一行。

将通过一个数字标签显示每个方向上已选择了多少 CV 行。

无论是选择还是取消选择 CV，都将始终保持一个“矩形”选择范围。

除了使用蓝色箭头之外，还可以在按住 Shift 键的同时执行以下操作来选择 CV 范围：

框选整个范围。
选择处于范围稍远点处的 CV。这样会将中间的 CV 添加到该范围中。
选择已选定的 CV 可取消选择这些 CV 以及位于同一外壳线上的所有 CV 和更远处的 CV。

注意：在使用“Prop Mod”工具更改模式时，会保留 CV 选择。但是，更改工具会取消选择所有 CV。

调整衰减值

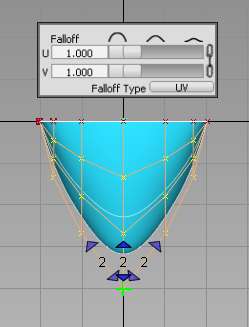

选择“Prop Mod”工具时，将立即显示衰减窗口。

与“Proportional”工具相同，我们使用基于范围的修改。当“Falloff Type”设置为“UV”时，通过计算来自主 CV 的 CV 数来计算衰减。主 CV 与所定义区域的边界之间的 CV 数越多，变换对各个 CV 的影响越小。如果“Falloff Type”设置为“Dist”，则通过与主 CV 的距离来计算衰减。

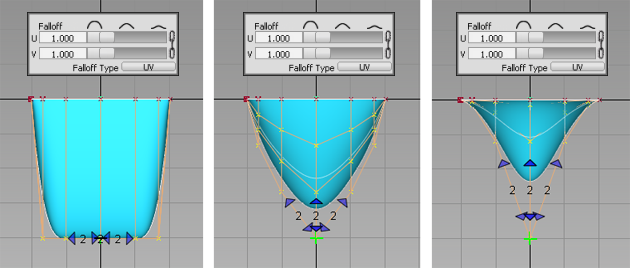

默认情况下，“U”和“V”衰减滑块会同步移动。要分离它们，请单击窗口右侧的链链接图标。值 0.0 意味着所有 CV 都移动相同的量。值 1.0（默认值）相当于线性衰减。衰减值越高，主 CV 的移动对周围 CV 的影响越小。

修改衰减值会自动使最后一个“Prop Mod”变换更新为新的衰减值。

滑块设置在该工具的各应用场合将保持不变。

“Prop Mod”箭头优先于数字框。

跨多个曲面应用“Prop Mod”

在某些情况下，可以在包含主 CV 的曲面的相邻曲面上选择 CV，并在多个曲面之间应用修改：

这些曲面必须沿其整个长度共享一个边。
相邻 CV 必须匹配（G0 连续性公差内）。

样例

在以下图 A 中，您只能在一个方向上跨相邻曲面选择 CV。

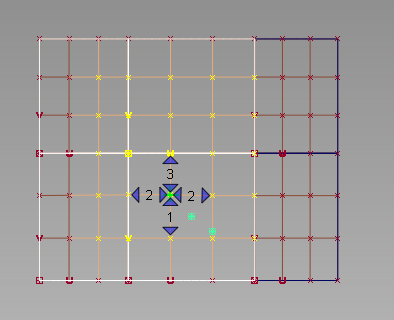

在图 B 中，曲面形成一个矩形栅格，使您可以在两个方向上将选择范围扩展到相邻曲面。

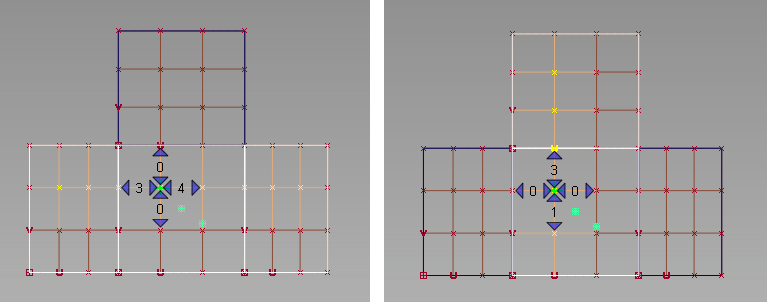

图 A：四个相邻曲面。

图 B：六个相邻曲面形成一个矩形栅格。
