选择 AutoCAD 标注样式和 AEC 标注样式的其他特性的步骤

使用此步骤可选择 AEC 标注样式的基本 AutoCAD 标注样式和影响 AEC 标注外观的其他设置：

• 尺寸链间距
• 尺寸界线长度
• 标注图层
• 洞口高度的显示
  注： 只有当您选择此标注样式的一个或多个链中的洞口的标注点时，激活洞口高度显示的操作才会生效。

1. 请依次单击 “管理”选项卡 “样式和显示”面板 “样式管理器” .
2. 依次展开“文档对象”“AEC 标注样式”。
3. 选择要编辑的样式。
4. 单击“显示特性”选项卡。
5. 选择要显示这些修改的显示模式，然后选择“样式替代”。
6. 如有必要，可单击 。
7. 单击“其他”选项卡。
8. 若要更改 AEC 标注样式的基本 AutoCAD 标注样式，请选择某个 AutoCAD 标注样式。
9. 若要编辑 AutoCAD 标注样式，请单击“编辑”。

   若要返回到“显示特性”对话框中的“其他”选项卡，请单击“关闭”。

10. 指定 AEC 标注中的单一尺寸链的间距。

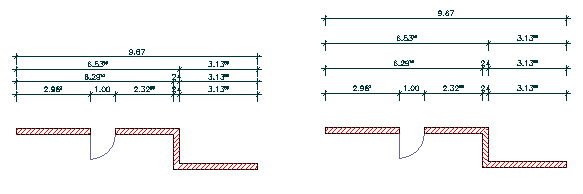

    尺寸链的不同间距

11. 指定要使用固定尺寸界线还是可变尺寸界线。

    固定尺寸界线具有相同长度。可变尺寸界线自适应于所标注对象的轮廓。在默认情况下，AutoCAD 标注使用可变尺寸界线。

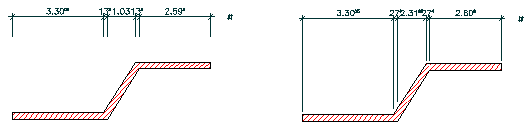

    固定尺寸界线（左）与可变尺寸界线（右）

12. 如果您选择固定尺寸界线，请输入尺寸界线长度。

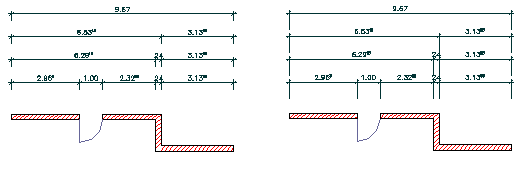

    尺寸界线的不同长度

13. 指定是否显示洞口高度。
    注： 此洞口标注专门用于欧洲工作平面，其中需要测量的详细说明。
14. 单击“图层”，选择要在其上放置 AEC 标注的图层，然后单击“确定”。
