使用结构杆件样式向导创建结构杆件样式的步骤

使用以下步骤可以使用“结构杆件样式”向导创建结构杆件样式可以在基于“结构杆件目录”中十九种不同造型类型之一的样式中创建结构杆件造型。当前绘图单位决定了您创建的样式的单位。

1. 依次单击“管理”选项卡 “样式和显示”面板 “结构杆件向导”.
2. 选择要创建的结构杆件造型的类型，然后单击“下一步”。


   选择一种结构杆件造型类型

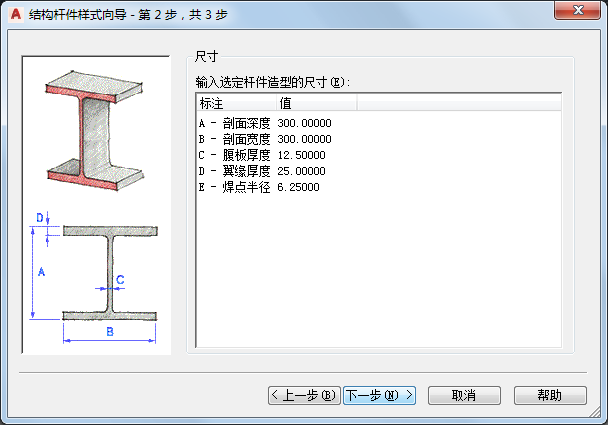

3. 输入造型的尺寸，然后单击“下一步”。


   输入结构杆件尺寸

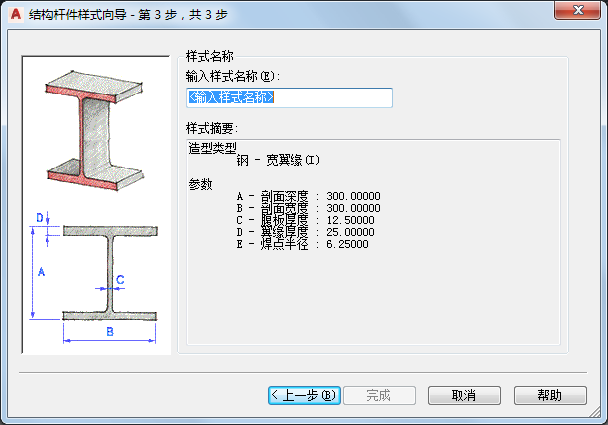

4. 输入结构杆件样式的名称，然后单击“完成”。


   输入结构杆件样式的名称

   请勿在样式名称中使用下列特殊字符：

   • 小于号和大于号 (<>)
   • 正斜杠和反斜杠 (/)
   • 引号 (")
   • 冒号 (:)
   • 分号 (;)
   • 问号 (?)
   • 逗号 (,)
   • 星号 (*)
   • 竖线 (|)
   • 等号 (=)
   • 反引号 (`)

可以访问在样式管理器中创建的样式，使用该样式新建一个结构杆件工具，修改现有工具以使用该样式，或将该样式应用于现有杆件。
