绘制刚架路径并将其转换为结构杆件的步骤

使用以下步骤可以绘制刚架造型中的多段线路径，然后使用在步骤 2 中创建的“刚架”工具加以转换。

1. 在平面图中，绘制刚架的多段线路径。

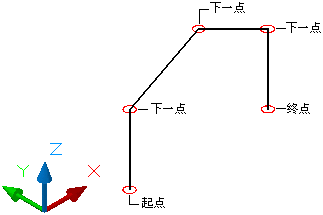

   绘制刚架路径

2. 在“Structural”选项板上，选择“Rigid Frame”工具。
3. 单击鼠标右键，选择“将工具特性应用于”“线条”。
4. 选择在步骤 1 中创建的多段线。
5. 输入 y（是）以在图形中保留原始多段线，然后按 Enter 键。
