基于其他对象或线条添加修剪平面的步骤

使用以下步骤可以基于其他结构杆件定义（或暗示）的平面、其他类型的建筑对象、线条或您指定的任意两点，为一个或多个结构杆件生成修剪平面。定义修剪平面的边、面或线不必与选定进行修剪的杆件相交。修剪平面垂直于当前 UCS XY 平面进行投影。选定杆件根据是否与修剪平面相交，决定是基于修剪平面进行延伸还是修剪。

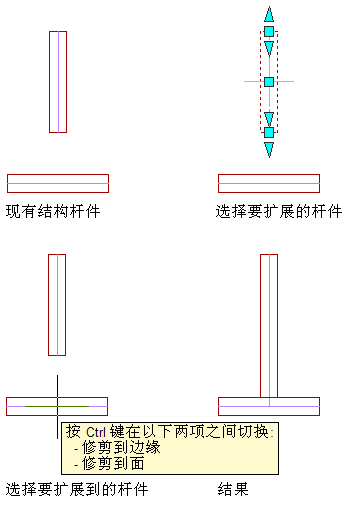

将结构杆件延伸到其他结构杆件

1. 选择要延伸或修剪的结构杆件。
2. 依次单击“结构杆件”选项卡 “修改”面板 “添加修剪平面”.
3. 定义修剪平面：

   如果希望...	则...
   定义独立于任何现有对象的修剪平面	按 Enter 键，指定修剪平面的起点和终点，然后单击要删除杆件的一侧。
   使用现有对象的边或面或者线条作为修剪平面	选择对象或线条，然后单击要删除杆件的一侧。如果要基于对象的面而不是边修剪杆件，请在选择该对象之前按 Ctrl 键。
