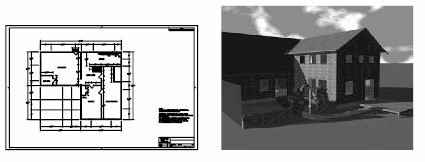

光栅图像由一些称为像素的小方块或点的矩形栅格组成。例如，房子的照片由一系列表示房间外观的着色像素组成。光栅图像参照了特有的栅格上的像素。
注： 从 AutoCAD 2026 和基于 AutoCAD 2026 的产品开始，现在，在打开图形文件时会在后台加载光栅图像，以提高文件打开性能。此行为由 IMAGEASYNC 系统变量控制。
与其他许多图形对象一样，可以复制、移动或剪裁光栅图像。可以使用夹点模式修改图像、调整图像的对比度、使用矩形或多边形剪裁图像或将图像用作修剪操作的剪切边。
程序支持的图像文件格式包含了主要技术成像应用领域中最常用的格式，这些应用领域有：计算机图形、文档管理、工程、映射和地理信息系统 (GIS)。图像可以是两色、8 位灰度、8 位颜色或 24 位颜色的图像。16 位颜色深度的图像不受支持。
某些图像文件格式支持带透明像素的图像。图像透明度设定为打开时，程序将识别那些透明像素并允许绘图区域中的图形可以“透过”这些透明像素“显示”。（在两色图像中，背景像素按透明处理。）透明图像可以是灰度图或彩色图。
支持的光栅图像文件格式
| 格式 | 扩展名 |
|---|---|
| Adobe Photoshop 格式 | .psd |
| Arc/Info ASCII Grid 格式 | .asc、.txt |
| Arc/Info Binary Grid 格式 | .adf |
| Autodesk Animator | .fli、.flc |
| CALS 类型 | .cal、.mil、.rst、.cg4、.gp4、.cals |
| DDS (HDR) 格式 | .dds |
| 数字地形高程数据 | .dt0、.dt1、.dt2 |
| ECW 压缩图像格式 | .ecw |
| FAST-L7A | .fst |
| GIS-GeoSPOT | .bil、.bip、.bsq |
| 图形交换格式 | .gif |
| HDR 格式 | .hdr、.pic |
| ILM OpenEXR 格式 | .exr |
| 图像系统 CCITT Group 4 | .ig4 |
| JPEG 文件交换格式 | .jpg、.jpeg |
| JPEG2000 | .jp2、.j2k |
| Macintosh PICT | .pct、.pict |
| MrSid | .sid |
| 原生格式 DOQ | .doq、.nws、.nes、.ses、.sws |
| NITF | .ntf |
| 便携式网络图形文件 | .png |
| QuickBird 标记图像文件格式 | .tif、.tiff |
| RLC | .rlc |
| 标记图像文件格式 | .tif、.tiff |
| Truevision Targa | .tga |
| USGS 数字高程模型 | .dem |
| Windows 位图 | .bmp、.dib、.rle |
| ZSoft PC 画笔 | .pcx |
注： 虽然上表列出了文件扩展名，但是文件格式是由文件内容而不是由文件扩展名确定的。
