使用空间和分区的计算数据的步骤

将负荷计算结果输入到您的图形并将其应用于空间后，可以在标记和明细表中显示这些计算结果，以帮助您设计 HVAC 系统。

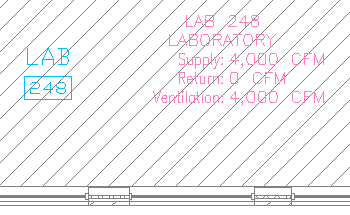

空间标记示例

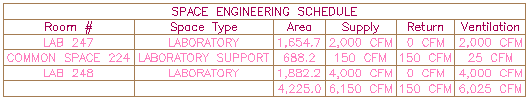

简单空间明细表示例

空间标记和明细表位于构件浏览器中。可以将它们拖放到工具选项板上。

将空间标记加载到工具选项板上

1. 请依次单击 “常用”选项卡 “构建”面板 “工具”下拉菜单 “内容浏览器” .
2. 在“构件浏览器”中，单击“MEP Documentation Tool Catalog - Metric”。
3. 在左侧窗格中，单击“HVAC”“HVAC Tags”。
4. 单击“Text Tags”。
5. 在右上角，单击“下一页”直到转到包含“Space”标记的页面。
6. 将光标移到 i-drop 符号上。


7. 从“构件浏览器”上拖动 i-dropper，并将此空间标记工具放到工具选项板上。
8. 若要添加空间明细表，请重复上述步骤。“Space Engineering Schedule”位于文档工具目录的“HVAC”“HVAC Schedules”中。
9. 关闭“构件浏览器”。

有关将空间标记放到图形中的信息，请参见“标记”。有关生成空间明细表的信息，请参见“明细表”。更多情况下，空间标记和明细表作为设计辅助工具用于施工图中。但不必在施工图的视图图形和图纸中包含它们。
