定义管道常规系统配置的步骤

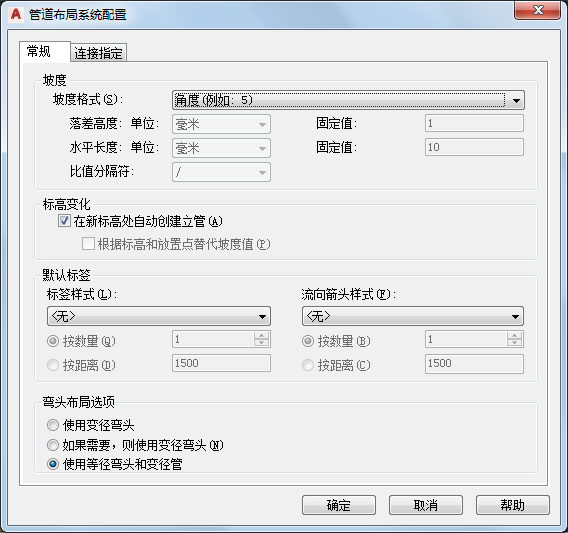

“管道布局系统配置”对话框中的“常规”选项卡控制坡度、标高、标签和流向箭头的管道布局系统配置。

“常规”选项卡

1. 在“管道布局系统配置”对话框的“常规”选项卡上的“坡度特性”中，选择坡度格式。

   坡度格式影响“特性”选项板中的“坡度”特性。坡度格式与图形存储在一起。此列表包括下列格式：

   坡度格式	说明
   角度	以角度表示（例如，2 度）
   百分比	以百分比表示，100% =45 度
   百分比	以百分比表示，100% =90 度
   坡度	以分数表示（例如，1/48 或 1/100） 注： “特性”选项板上的“坡度”特性以分数显示。
   落差高度固定的坡度	以小数表示 注： “特性”选项板上的“坡度”特性显示坡度的水平长度部分（例如，坡度为 20，其中水平长度为 1）。
   水平长度固定的坡度	以小数表示 注： “特性”选项板上的“坡度”特性显示坡度的落差高度部分。
   落差高度为分数、水平长度固定的坡度	以分数表示，例如，坡度为 1/4，其中落差高度为 1/4”、水平长度为 12”

2. 为“落差高度”和“水平长度”选择图形单位。

   只有选择坡度格式后才会启用“单位”列表。该列表中的单位来自当前配置和“图形设置”对话框中的选项。例如，对于“公制”，可以选择米、毫米等。对于“英制”，可以选择英尺或英寸。

3. 输入常量值。

   如果先前选择的“坡度”格式为“落差高度固定的坡度”，则只能编辑落差高度的常量值。如果先前选择的“坡度”格式为“水平长度固定的坡度”，则只能编辑水平长度的常量值。

4. 选择斜线 (/) 或冒号 (:) 作为首选比值分隔符。
5. 标高系统配置。执行下列操作之一：
   1. 选择“在新标高处自动创建立管”启用此布局行为。
   2. 根据标高和放置点选择“替代”坡度，以便根据当前标高和图形中的光标位置自动计算坡度值。
6. 注： 当您选择“在新标高处自动创建立管”时，“替代”坡度将不可用（变灰）。
7. 标签系统配置。选择标签样式。

   标签系统配置存储在注册表中。

   注： 如果选择“无”，请跳过下一步。
8. 选择“按数量”或“按距离”：
   • 如果选择“按数量”，输入要添加到每段直风管的标签数。
   • 如果选择“按距离”，输入管段长度。如果管段长度短于间隔距离，则不会自动将标签添加到此管段中。
9. 流向箭头系统配置。从列表中选择流向箭头样式。
   注： 如果选择“无”，请跳过下一步。
10. 选择“按数量”或“按距离”：
    • 如果选择“按数量”，输入要添加到每段直风管的流向箭头数。
    • 如果选择“按距离”，输入管段长度。如果管段长度短于间隔距离，则不会自动将流向箭头添加到此管段中。
11. 弯头变径管系统配置。执行下列操作之一：
    1. 当修改管道管路的方向和管道的尺寸时，选择“使用变径弯头”来添加单个管件。
    2. 选择“使用变径弯头”（如果需要）以便在风管尺寸未改变时不会添加变径弯头管件。
    3. 当修改管道管路的方向和管道的尺寸时，选择“使用等径弯头和变径管”来添加等径弯头和变径管。

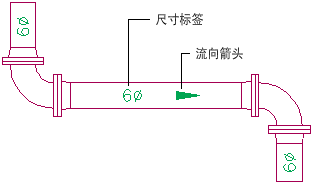

以下示例显示了管道管路中的标签和流向箭头：

标签

流向箭头

注： 有关详细信息，请参见“标签样式特性”和“为管道添加标签或流向箭头”。

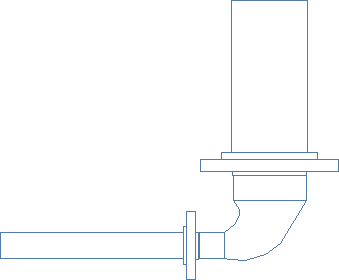

变径弯头

等径弯头和变径管
