选择对象的步骤

在 AutoCAD MEP 2026 toolset 中，在对象的上下文功能区内的“常规”面板 “选择系统”下拉菜单下，有多种方法可按系统、域或连接的分支选择 MEP 对象。

按组、域或连接的分支选择对象

选择连接的分支

1. 选择 MEP 对象，如风管、管道，或者卫浴或图例对象。
2. 从对象的上下文功能区中，依次单击“常规”面板 “选择系统”下拉菜单。
3. 从相应的子菜单中进行选择，如下所述：

   如果希望...	请使用...
   选择某个特定系统（如 HVAC 系统）中的对象	选择系统 。
   选择所有系统中的对象	选择系统组 。
   选择域中的对象（如在“风管”域中，选择风管管段、风管管件或软风管）	选择域 。
   选择管路中的所有构件，或管路的一部分	选择连接的分支 查找并继续下一步。

4. 按 Tab 键在各连接选项之间循环切换。
5. 所需支管亮显后，按 Enter 键。

AutoCAD MEP 2026 toolset 包含在图形中选择对象的其他方式，如：

• 将光标移到对象上，然后单击。
• 单击一个对象或一组对象的外部，围绕所需对象拖动出一个边框，然后再次单击以选择完全位于边框内的所有对象。
• 使用“特性”选项板上的图标：
  • 选择对象：使用指针设备创建选择集，例如，创建一个窗口选择。
  • 快速选择：创建按某个特定特性（如线宽）过滤的选择集。

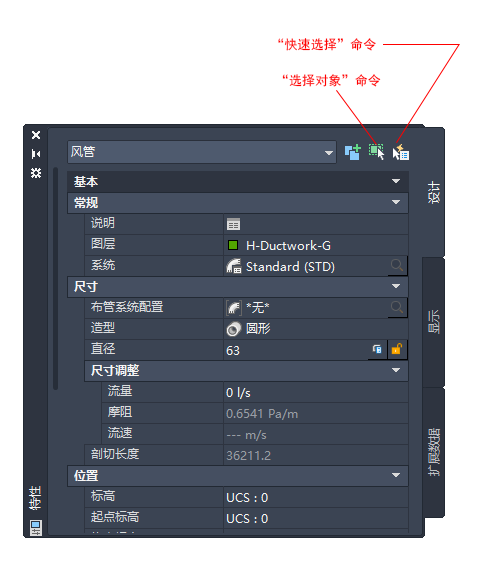

风管“特性”选项板上的示例
