将叶片添加到管件的步骤

叶片被视为注释而不是对象。可以将导流叶片添加到所有管件或者添加到特定管件。

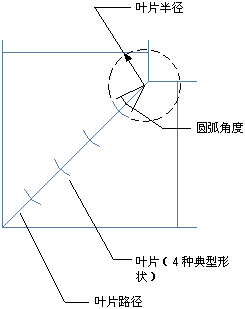

包含导流叶片的斜接弯头俯视图

1. 选择要添加叶片的管件。
2. 请依次单击 “风管管件”选项卡 “风管叶片”面板 “添加叶片” .
3. 叶片设置将显示在命令行上。

   若要修改这些设置，请输入 s（设置），并在下表中指定叶片设置：



   设置	说明
   半径	叶片的曲率半径
   圆弧角度	确定叶片圆弧相对于定义叶片的圆形路径的尺寸；例如，45 度相当于圆形路径的 1/8
   叶片数	若要添加到每个管件的叶片的总数量；这些叶片沿叶片路径均匀分布
   镜像当前叶片	适用于 T 形三通；围绕指定的直线建立第一组叶片的镜像
   保留叶片路径	在管件上显示叶片路径；指定“否”不显示叶片路径

4. 系统提示您选择起点时，请指定管件的内角。
5. 将管件的外角指定为叶片路径终点。

   叶片会添加到具有相同尺寸和子类型的所有管件。

6. 如果要建立叶片的镜像，请指定镜像直线的起点和终点。

   将向此 T 形三通添加第二组叶片。



提示： 要应用或删除选定管件上的导流叶片，请选择管件，然后在“特性”选项板的“高级”下为叶片选择“是”或“否”。
