为卫浴管线样式指定注释的步骤

卫浴管线样式确定一条线与另一条线交叉时该卫浴管线的显示方式。如果两条交叉线的标高不同，则将使用标高较高的线的交叉样式。如果两条线的标高相同，该软件将使用第二次绘制的线的交叉样式。

如果这两条线的交叉样式是...	且如果这两条线的优先等级值...	则...
重叠	相同	第二次绘制的线显示重叠。
折断	相同	第一次绘制的线显示打断。
混合（一个是重叠，另一个是折断）	相同	第二次绘制的线确定要使用的交叉样式。如果该样式是重叠，则第二次绘制的线显示重叠。如果该样式是打断，则第一次绘制的线显示打断。

为卫浴管线样式指定注释

1. 在“卫浴”工作空间中，依次单击 “管理”选项卡 “样式和显示”面板 “样式管理器”下拉菜单 “卫浴管线样式” .
   注： 或者，您可以在图形中选择使用该样式的卫浴管线，然后依次单击 “卫浴管线”选项卡 “常规”面板 “编辑系统样式”下拉菜单 “编辑卫浴管线样式” .
2. 在样式管理器中，选择该样式。

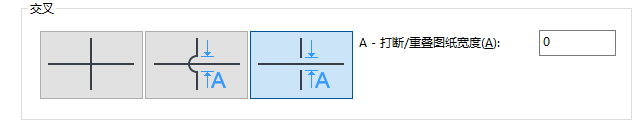

3. 在“注释”选项卡的“交叉”下，选择交叉卫浴管线的样式。

   可以指定交叉线按原样显示（重叠或打断）。



4. 如果选择重叠样式或打断样式，输入重叠或打断的图纸宽度，然后单击“确定”。
提示： 若要修改所选线的绘图次序（例如，后置），依次单击 “常用”选项卡 “修改”面板 “Draworder”下拉菜单 “后置” .
