地块布局情形

地块布局工具支持不同的地块布置方法。除了面积和临街面参数之外，您还可以指定最小临街面偏移约束或最小宽度和深度约束的使用。以下几部分将说明这些方法。尝试一下这些方法以了解哪一个最适合您的设计需求。

按偏移处最小临街面布置地块

现在，您可以在创建地块时使用可选的“偏移处的最小临街面”选项。

使用偏移处的最小临街面布置地块的步骤

1. 单击“常用”选项卡 “创建设计”面板 “地块”下拉列表 “地块创建工具” 以打开“地块布局工具”。
2. 输入最小面积、最小临街面和临街面偏移的值。
3. 将“在偏移处使用最小临街面”设定为“是”。
4. 选择创建工具。
5. 在“创建地块 - 布局”对话框中，选择所需的场地、样式、图层和标签样式。单击“确定”。
6. 选择您要再拆分的地块的地块区域选择标签。也可以拾取地块内的点。
7. 选择工作面直线的起点和终点。沿临街面绘制时，将显示一条预览直线。

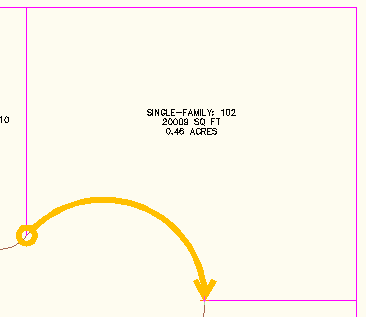

   图 7：临街面预览直线

8. 根据您选择的工具（滑动直线、转动直线等）提供在命令提示下请求的信息。
9. 如果建议的解决方案正确，则会显示预览图。绿色的虚线表示临街面偏移，如图 8 中所示。接受生成的解决方案，或者输入 No 终止命令以便调整尺寸参数。

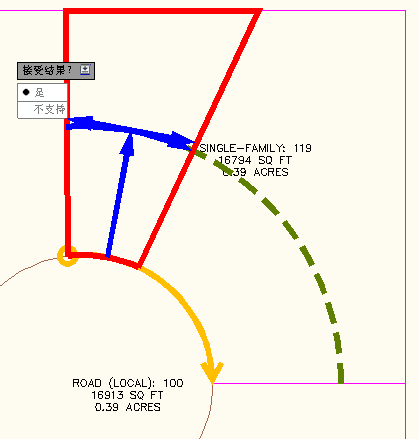

   图 8：建议的解决方案和临街面偏移线的预览

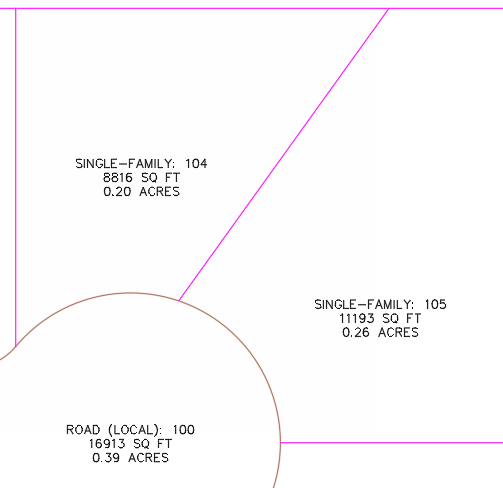

   图 9：创建新地块

按最小深度和最小宽度布置地块

现在，用户可以通过指定处于最小深度时的最小面积、最小临街面、最小深度以及最小宽度来布置地块。

使用最小宽度和最小深度布置地块的步骤

1. 单击“常用”选项卡 “创建设计”面板 “地块”下拉列表 “地块创建工具”以打开地块布局工具。
2. 输入最小面积、最小临街面、临街面偏移、最小宽度、最小深度和最大深度的值。
3. 将“使用最大深度”设定为“是”。
4. 选择创建工具。
5. 在“创建地块 - 布局”对话框中，选择所需的场地、样式、图层和标签样式。单击“确定”。
6. 在要再拆分的地块中拾取点。
7. 选择工作面直线的起点和终点。当您沿工作面绘制时，将显示一条临时直线。
8. 根据您选择的工具（滑动直线、转动直线等）提供在命令提示下请求的信息。
9. 如果建议的解决方案正确，则会显示预览图，如图 10 中所示。接受生成的解决方案，或者输入 No 终止命令以便调整尺寸参数。图 10 显示了自动模式处于打开状态时的预览图。


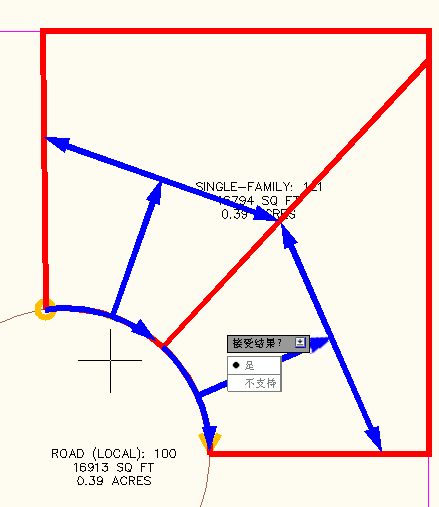

   图 10：使用最大深度标准的建议解决方案

   如果接受建议的解决方案，将创建新地块，如图 11 中所示。

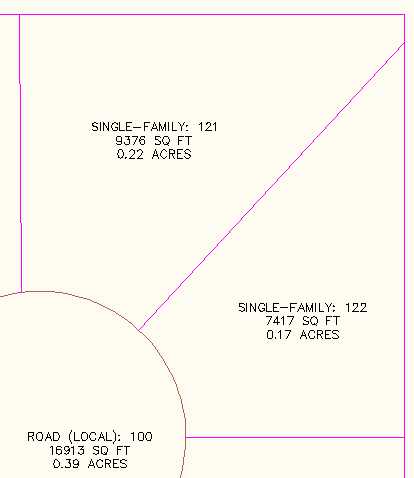

   图 11：创建新地块

Marissa Jenkinson 是总部位于 Alexandria, Virginia, U.S.A. 的 CADD Microsystems, Inc. (http://www.caddmicro.com) 的销售应用程序工程师，为此地块创建部分和地块编辑最佳实践信息撰写了内容。
