处理 DEM 文件

了解数字高程模型 (DEM) 的某些基本设定。

如果您选择将源数据用于原地面曲面,请在任何可能的时候创建栅格曲面而非 TIN(三角网)曲面。对于大型曲面,系统内存需求的差异非常显著。一般来说,栅格曲面(例如 DEM)需要的内存空间约为三角网格式的相同曲面所需内存空间的六分之一 (17%)。

导出 DEM 文件

Autodesk Civil 3D 使您可以从曲面导出 DEM 文件。在导出时,您可以展开栅格间距以使文件较小。图 3 显示了用于启动导出过程的菜单选择。

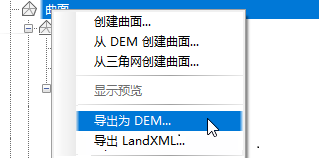

图 3:DEM 文件导出

您可以在“将曲面导出到 DEM”对话框(如图 4 中所示)中设定导出的 DEM 文件中的栅格间距。栅格间距为 2 覆盖的给定区域为栅格间距为 1 时所需点数的四分之一。在此处使用较高的数字设定可以创建大小较小但不太详细的 DEM 文件。

确定栅格点高程

一个重要导出设定为确定每个点处高程的方法。您可以选择在栅格点处采样曲面高程,也可以选择通过周围的点计算平均高程。后一种方法(平均法)更为耗时。为了使效率更高,请使用曲面采样选项,如图 4 中所示。

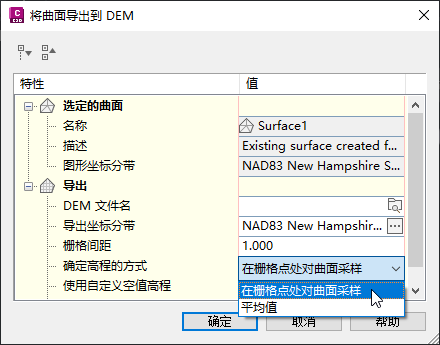

图 4:优化导出的 DEM 文件的设定
