本部分介绍了使用标签样式的最佳实践。
编辑标签样式
在图形中编辑标签的功能排除了在“设定”选项卡中查找样式的必要性。选择“编辑标签样式”选项可以快速访问标签样式编辑工具。
使用“编辑标签样式”选项的步骤
- 选择标签，单击鼠标右键，然后单击“编辑标签样式”
- 此操作将打开“<对象> 标签样式”对话框（如图 12 中所示），从中您可以执行多个命令以创建新样式、复制现有样式或子样式，或编辑当前选定的样式。 注：
可以通过选择“编辑当前选择”访问“标签样式生成器”。

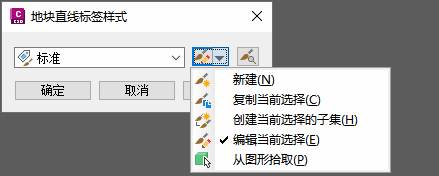

图 12：用于访问标签样式编辑工具的对话框
您可以使用“设定”选项卡上的“主控视图”在图形之间拖放样式。您不应在图形之间复制标签本身。
如果您将标签样式与参照了该标签样式的标签一起拖动到当前图形中，并且覆盖了它，您将丢失该样式。
注：
您可以使用交叉选择更改多个标签。在您要编辑的标签上绘制交叉选择窗口，然后选择“标签特性”。然后使用“特性”选项板编辑选定标签的特性。
标签外观
在最终施工图中，请尽可能少地使用标签以获取最佳性能。
使用颜色显示曲面高程挖方/填方标签
您可以为不同的 Autodesk Civil 3D 要素创建标签样式。使用表达式计算数据可以极大地增强您的注记。此做法的一个示例是使用表达式创建使用颜色区分曲面挖方和填方体积标签的标签样式。在此示例中，挖方体积标签为红色，填方体积标签为绿色。
使用不同颜色显示挖方/填方标签的步骤
- 从您要比较的两个曲面中创建体积曲面。
- 为曲面点位高程标签创建表达式。将其命名为“负值”。使用此表达式：-1 * {曲面高程}。
此表达式将获取值，并乘以 -1，将正整数更改为负整数，或对于此示例，获取负值并将它转变为正值。
- 创建名为“挖方填方”的曲面点位高程标签样式。在“标签样式生成器”对话框中的“布局”选项卡上，将标签组件的“名称”特性更改为“填方”。将其颜色更改为绿色。编辑文本组件并将“符号修饰符”更改为“隐藏负值”。
- 通过复制填方文本组件并将它重命名为“挖方”为“挖方”值创建新组件。将颜色更改为红色。编辑文本组件，并使用负值表达式替换。将“符号修饰符”更改为“隐藏负值”。
- 使用“挖方填方”样式，通过“栅格上的点位高程”命令将标签添加到体积曲面。挖方区域（体积曲面为负值）中的所有点位高程都将使用红色标签，填方区域（体积曲面为正值）中的所有点位高程都将使用绿色标签。
由于将隐藏负值，并且将使用表达式将负值转换为正值（挖方），标签将自动显示相应的点位高程。
设置纵断面图曲线的高点和低点的标签
尝试使用标签样式显示图形中的重要信息。设置纵断面标签时的一个最好做法是在纵断面图曲线上设置高点和低点的标签。
在纵断面图曲线上设置高点和低点标签的步骤
- 在“工具空间”中，单击“设定”选项卡。
- 展开“纵断面”
“标签样式”“曲线”。 - 在“曲线”集合上单击鼠标右键，然后单击“新建”使用名称“低点”创建新的标签样式。
- 在“低点”上单击鼠标右键，然后单击“编辑”。
- 单击“布局”选项卡。
- 通过单击
“创建文本组件”为文本创建新组件。 - 单击“内容”的值列，打开“文本组件编辑器”对话框。
- 在“特性”下拉列表中，选择“低点高程”。单击箭头图标以将其添加到标签。
- 在“文本组件编辑器”中，单击“低点高程”文本特性的起点。按 ENTER 键。在“特性”下拉列表中，选择“低点桩号”。单击箭头图标以将其添加到标签。这些特性如下显示：<[低点桩号(Uft|FS|P2|RN|AP|Sn|TP|B2|EN|W0|OF)]<[低点高程(Uft|P3|RN|AP|Sn|OF)]>。单击“确定”以关闭“文本组件编辑器”。
- 单击“常规”选项卡并将可见性设定为“真”。
- 单击“确定”以关闭“标签样式生成器”对话框。
- 单击“纵断面图”中的曲线，然后单击鼠标右键。
- 单击“编辑标签”以显示“纵断面标签”对话框。
- 在“类型”中找到“凹曲线”，并将“纵断面凹曲线标签样式”设定为“低点”。
- 重复步骤 4 到步骤 14 以创建“高点”标签样式并将其指定给凸曲线。
