设定地块外部参照 (Xrefs) 标签

将显示以下练习以演示插入并随后注记地块数据的最佳方式。该操作分为三个部分：

• 将地块图形的外部参照插入包含 AutoCAD 对象的图形中。
• 设定地块线标签。
• 编辑生成的标签。

打开 C:\Program Files\AutoCAD 2026\C3D\Help\Civil Best Practices Guide 中的 source.dwg 和 current.dwg。

1. 最大化 current.dwg，然后单击“插入”选项卡 “参考”面板 “附着”。在“选择参照文件”对话框中，导航到“source.dwg”，选中它，然后单击“打开”。
2. 在“外部参照”对话框中，将“插入点”设定为“0,0,0,”，“比例”设定为“1,1,1,”，并将“选转角度”设定为“0”。

   建议您将路径样式设定为相对路径。

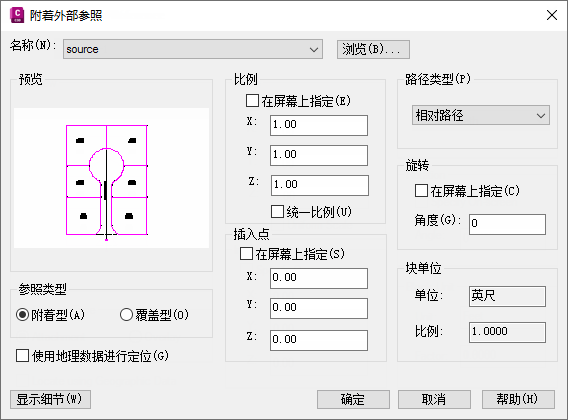

   图 15：设定外部参照标签所需的设定

3. 单击“确定”。
4. 与对常规数据一样添加标签。单击“注释”选项卡 “标签”面板 “直线和曲线”“添加多个线段直线/曲线标签”。设定包含 LOT7 和 LOT16（外部参照数据）的所有直线和曲线的标签。“设定标签”命令如对于常规对象一样工作。
5. 选择并在外部参照地块上单击鼠标右键，然后观测可用的“外部参照”命令。
   注：

   选择外部参照数据时，将使用虚线突出显示它们。“外部参照”命令可通过多种方式影响相应的标签。如果要拆离或绑定外部参照，则将删除标签并必须重新创建它。

6. 在位于当前图形中的地块上单击鼠标右键，并注意上下文菜单。
   注：

   设定外部参照标签时，对它们作此指定可避免混乱。使用文本组件编辑器将转换添加到标签文本以进行标识。这是区分外部参照和本地对象数据的简单方法。
