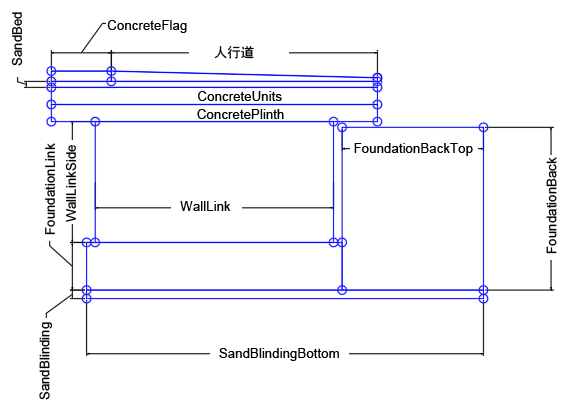

RailPlatform 部件包含常用的用于铁路站台的图层，如陡壁、混凝土底座、人行道、沙层、基础等等。

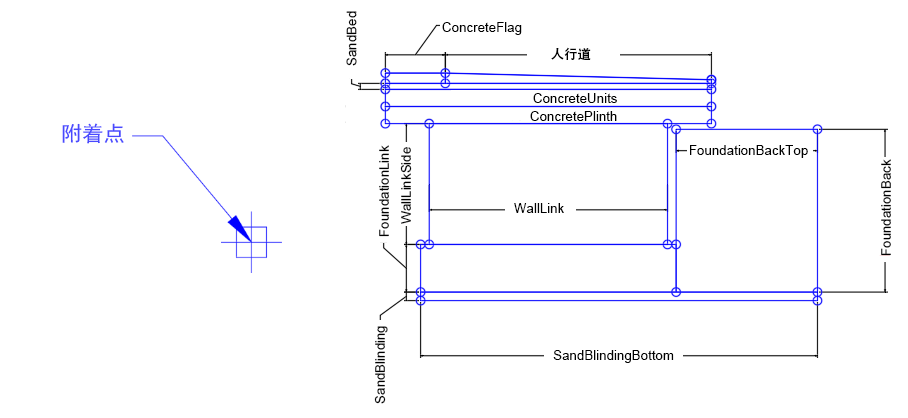

附着
输入参数
注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
| 侧 | 指定要将部件放置在哪一侧。 | 左/右 | 右 |
| 陡壁宽度 | 铁路站台下方陡壁的宽度 | 正数 |
2.782 英尺 0.85 米 |
| 陡壁连接代码 | 要指定给陡壁连接的代码列表 | 以逗号分隔的字符串 | Wall |
| 混凝土底座高度 | 陡壁上方混凝土底座的高度 | 正数 |
0.2 英尺 0.06 米 |
| 混凝土底座连接代码 | 要指定给混凝土底座连接的代码列表 | 以逗号分隔的字符串 | 混凝土底座 |
| 混凝土单元高度 | 混凝土底座上方混凝土单元的高度 | 正数 |
0.2 英尺 0.06 米 |
| 混凝土标志连接代码 | 要指定给混凝土标志连接的代码列表 | 以逗号分隔的字符串 | 混凝土标志 |
| 混凝土单元造型代码 | 要指定给混凝土单元造型的代码列表 | 以逗号分隔的字符串 | 混凝土单元 |
| 混凝土标志造型代码 | 要指定给混凝土标志造型的代码列表 | 以逗号分隔的字符串 | 混凝土标志 |
| 混凝土标志高度 | 高于混凝土单元的混凝土标志的高度 | 正数 |
0.12 英尺 0.04 米 |
| 混凝土标志宽度 | 高于混凝土单元的混凝土标志的宽度 | 正数 |
0.7 英尺 0.21 米 |
| 混凝土单元连接代码 | 要指定给混凝土单元连接的代码列表 | 以逗号分隔的字符串 | 混凝土单元 |
| 沙层深度 | 混凝土单元和混凝土标志之间的沙子深度 | 正数 |
0.07 英尺 0.02 米 |
| 沙层造型代码 | 要指定给沙层造型的代码列表 | 以逗号分隔的字符串 | 沙 |
| 陡壁造型代码 | 要指定给陡壁造型的代码列表 | 以逗号分隔的字符串 | 陡壁 |
| 沙层连接代码 | 要指定给沙层连接的代码列表 | 以逗号分隔的字符串 | 沙 |
| 混凝土底座造型代码 | 要指定给混凝土底座造型的代码列表 | 以逗号分隔的字符串 | 混凝土底座 |
| 人行道坡度 | 铁路站台上人行道的坡度 | 数字 | 40 ( :1 ) |
| 人行道造型代码 | 要指定给人行道造型的代码列表 | 以逗号分隔的字符串 | 人行道 |
| 基础偏移 | 从混凝土陡壁到基础的距离 | 数字 |
0.1 英尺 0.03 米 |
| 基础深度 | 铁路站台的深度 | 正数 |
0.556 英尺 0.17 米 |
| 基础造型代码 | 要指定给基础造型的代码列表 | 以逗号分隔的字符串 | 基础 |
| 悬垂 | 铁路站台距两侧混凝土陡壁的距离 | 数字 |
0.512 英尺 0.156 米 |
| 基础连接代码 | 要指定给基础连接的代码列表 | 以逗号分隔的字符串 | 基础 |
| 基础后部宽度 | 基础后部的宽度 | 正数 |
1.65 英尺 0.5 米 |
| 基础后部造型代码 | 要指定给基础后部造型的代码列表 | 以逗号分隔的字符串 | 基础后部 |
| 人行道连接代码 | 要指定给人行道连接的代码列表 | 以逗号分隔的字符串 | 人行道 |
| 沙垫层深度 | 铁路站台下方沙垫层的深度 | 正数 |
0.1 英尺 0.03 米 |
| 沙垫层造型代码 | 要指定给沙垫层造型的代码列表 | 以逗号分隔的字符串 | 沙垫层 |
| 基础后部高度 | 基础后部的高度 | 正数 |
1.05 英尺 0.32 米 |
| 平台边缘要素线代码 | 要指定给平台边缘要素线连接的代码列表 | 以逗号分隔的字符串 | PlatformEdge |
| 轨道顶部上方的平台高度 | 调整轨道顶部上方平台的高程（部件的原点） | 数字 |
0.2 英尺 0.6096 米 |
目标参数
| 参数 | 描述 | 状态 |
|---|---|---|
| OffsetFromCL | 自轨道中心线的偏移 | 可选 |
| PlatformElevation | 轨道上方的高度 | 可选 |
运行时逻辑指定
无。
输出参数
无。
行为
此部件提供了附着到轨道路线的轨道站台。将平台部件插入点放置在路线中线和轨道的纵断面上，并通过设置输入参数和上面列出的可选目标参数来调整行为。
布局模式操作
在布局模式中，此部件绘制铁路站台。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P1 | WallBottomLeft | 陡壁左底部 |
| P2 | WallTopLeft | 陡壁左顶部 |
| P3 | WallTopRight | 陡壁右顶部 |
| P4 | WallBottomRight | 陡壁右底部 |
| P5 | PlinthBottomLeft | 底座左底部 |
| P6 | PlinthTopLeft | 基柱左顶部 |
| P7 | PlinthTopRight | 底座右顶部 |
| P8 | ConcreteUnitsTopLeft | 混凝土单元左顶部 |
| P9 | ConcreteUnitsTopRight | 混凝土单元右顶部 |
| P10 | SandBedTopLeft | 沙层左顶部 |
| P11 | SandBedTopRight | 沙层右顶部 |
| P12 - P13 | PlatformEdge | 平台边缘 |
| P14 | PlatformEdgeBottom | 平台边缘底部 |
| P15 | 顶部，FootwayRightEdge | 人行道右边缘 |
| P16 | FoundationRightEdge | 基础右边缘 |
| P17 | FoundationBottomRight | 基础有底部 |
| P18 | FoundationBottomLeft | 基础左底部 |
| P19 | FoundationEdgeLeft | 基础左边缘 |
| P20 | PlinthBottomRight | 底座右底部 |
| P21 | SandBlindingRightTop | 沙垫层右顶部 |
| P22 | SandBlindingRightBottom | 沙垫层右底部 |
| P23 | SandBlindingLeftBottom | 沙垫层左底部 |
| P24 | FoundationBackTopLeft | 基础左后顶部 |
| P25 | FoundationBackTopRight | 基础右后顶部 |
| L1 | 陡壁连接侧面 | 陡壁连接侧面 |
| L2 | 陡壁连接顶部 | 陡壁连接顶部 |
| L3 | 陡壁连接侧面 | 陡壁连接侧面 |
| L4 | WallLinkBottom | 陡壁连接底部 |
| L5 | ConcretePlinthLink | 混凝土底座链接 |
| L6 | 混凝土底座连接顶部 | 混凝土底座链接顶部 |
| L7 | ConcretePlinthLink | 混凝土底座链接 |
| L8 | ConcretePlinthLinkBottom | 混凝土底座连接底部 |
| L9 | 混凝土单元连接 | 混凝土单元连接 |
| L10 | ConcreteUnitLinkTop | 混凝土单元链接顶部 |
| L11 | 混凝土单元连接 | 混凝土单元连接 |
| L12 | ConcreteUnitLinkBottom | 混凝土单元连接底部 |
| L13 | SandBedBottomLeft | 沙层左底部 |
| L14 | SandBedLinkTop | 沙层连接顶部 |
| L15 | SandBedBottomRight | 沙层右底部 |
| L16 | SandBedLinkBottom | 沙层连接底部 |
| L17 | ConcreteFlagLink | 混凝土标志链接 |
| L18 | ConcreteFlagLink, Top | 混凝土标志链接，顶部 |
| L19 - L20 | ConcreteFlagLink | 混凝土标志链接 |
| L21 | 人行道，顶部 | 人行道 |
| L22 | FootwayLink | 人行道连接 |
| L23 | FootwayLinkBottom | 人行道连接底部 |
| L24 | FootwayLink | 人行道连接 |
| L25 - L28 | 基础连接 | 基础连接 |
| L29 | SandBlindingTop | 沙垫层顶部 |
| L30、L32 | 沙垫层 | 沙垫层 |
| L31 | 沙垫层底部 | 沙垫层底部 |
| L33、L35 | 基础后部 | 基础后部 |
| L34 | 基础后顶部 | 基础后顶部 |
| L36 | FoundationBackBottom | 基础后底部 |
| S1 | Wall | 陡壁 |
| S2 | 混凝土底座 | 混凝土底座 |
| S3 | 混凝土单元 | 混凝土单元 |
| S4 | 沙层 | 沙层 |
| S5 | 混凝土标志 | 混凝土标志 |
| S6 | 人行道 | 人行道 |
| S7 | 基础 | 基础 |
| S8 | 沙垫层 | 沙垫层 |
| S9 | 基础后部 | 基础后部 |

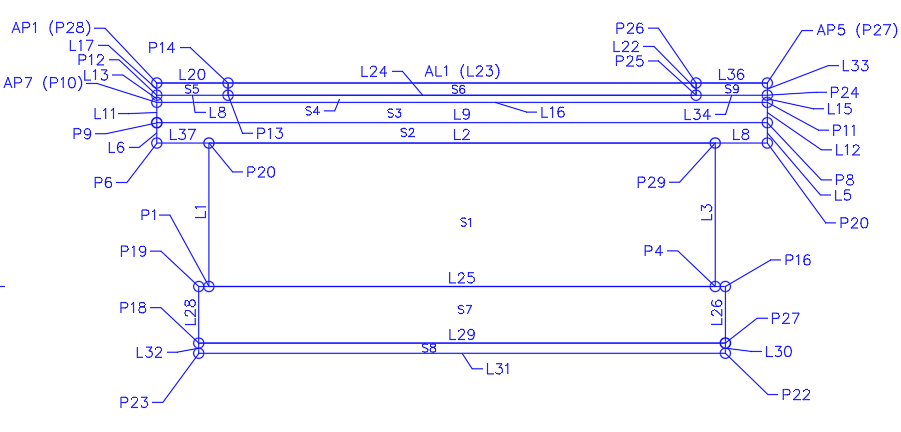

编码图
