ClarkCountySidewalk 部件可以基于克拉克县人行道标准为具有内部和外部草地林荫道的混凝土人行道插入连接。人行道位于 CSBC 图层上方。
您应确认使用的尺寸与标准平面的说明相匹配。
附着
附着点位于初始挖方或填方坡度的内侧边缘上。此组件可以附着到左侧，也可以附着到右侧。
输入参数
注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
| 侧 | 指定要将部件放置在哪一侧 | 左/右 | 右 |
| 人行道宽度 | 人行道宽度 | 数字 |
6.0 英尺 1.8 米 |
| 人行道厚度 | 人行道厚度 | 数字 |
0.33 英尺 0.1 米 |
| 使用 CSBC 岩石 | 使用 CSBC 岩石 | 是/否 | 是 |
| CSBC 厚度 | CSBC 厚度 | 数字 |
0.17 英尺 0.05 米 |
| 人行道坡度 | 人行道坡度 | 正数 |
1.5% |
| 内部林荫道宽度 | 内部林荫道宽度 | 数字 |
1 英尺 0.3 米 |
| 外部林荫道宽度 | 外部林荫道宽度 | 数字 |
1 英尺 0.3 米 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。
|
参数 |
描述 |
状态 |
|---|---|---|
| 人行道内部对齐 | 可用于替代内部林荫道宽度。以下对象类型可用作用于指定宽度的目标：路线、多段线、要素线或测量地物。 | 可选 |
| 人行道外部对齐 | 可用于替代人行道宽度。以下对象类型可用作用于指定宽度的目标：路线、多段线、要素线或测量地物。 | 可选 |
| 人行道内部纵断面 | 可用于替代内部人行道高程。以下对象类型可用作用于指定宽度的目标：路线、多段线、要素线或测量地物。 | 可选 |
| 人行道外部纵断面 | 可用于替代外部人行道高程。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。 | 可选 |
运行时逻辑指定
无。
输出参数
无。
行为
将从附着点沿给定的坡度向外插入内部草地带、人行道和外部草地林荫道连接。通过指定零宽度可以忽略草地带。 如果将参数设置为包含该宽度，则 CSBC 构造在人行道下方。
（可选）各种元素宽度可以通过附着到偏移路线来获得。另外，可以通过连接到偏移纵断面中来得出人行道横向坡度。
布局模式操作
在布局模式中，此部件将基于给定的输入参数值来显示林荫道和人行道。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P2 | Sidewalk_In | 人行道的内侧边缘 |
| P3 | Sidewalk_Out | 人行道的外侧边缘 |
| P7 | Btm-SW-CSBC-IN | CSBC 的内侧底部 |
| P6 | Btm-SW-CSBC-OUT | CSBC 的外侧底部 |
| L1、L3 | Top, Datum | 顶部林荫道曲面 |
| L2 | Top, Sidewalk | 顶部人行道曲面 |
| L6、L9 | Datum | |
| S1 | Sidewalk | 人行道区域 |
| S2 | CSBC-SW | 人行道下的 CSBC 区域 |

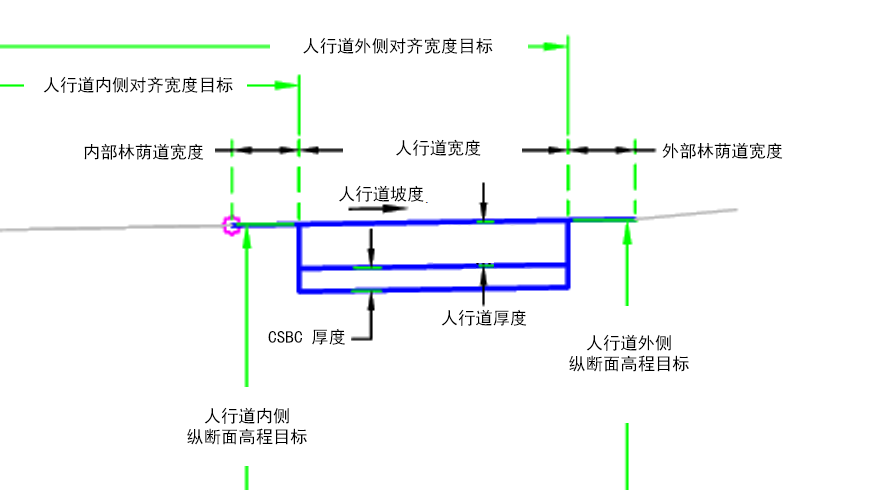

编码图
