ShoulderRoundedTarget 部件提供路肩的舍入。

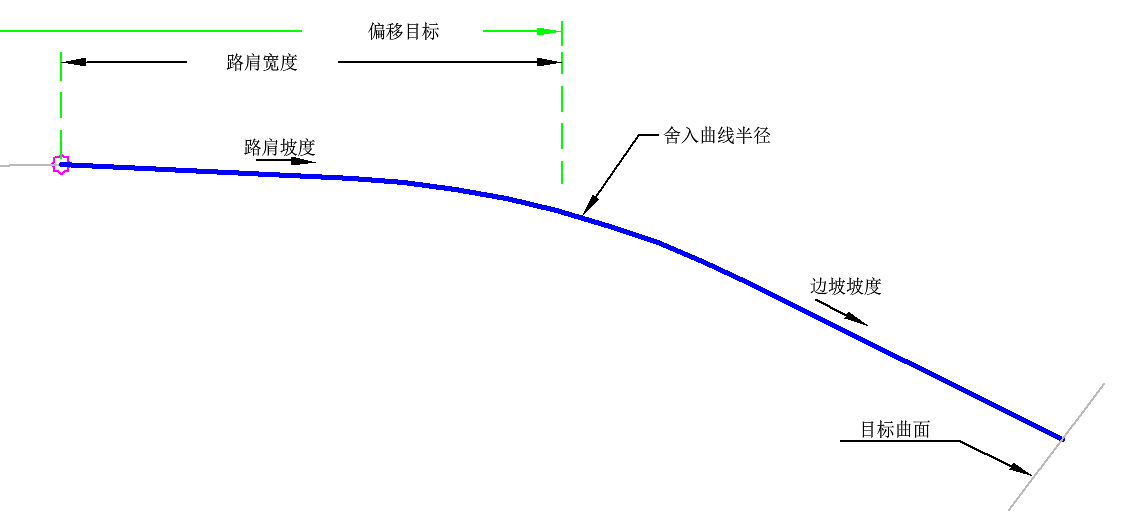

路肩是从附着点到舍入的变坡点测量得出的。如果变坡点和目标曲面之间的距离不足以提供舍入曲线，则会减少舍入曲线值以符合需求。您可以定义已舍入路肩的几何图形。
附着
附着点位于铺装路肩的内侧边缘，铺装路肩通常位于行车道外侧边缘。
输入参数
注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
| 侧 | 指定要将部件放置在哪一侧。 | 左/右 | 右 |
| 路肩坡度 | 路肩的坡率。 | 数字 | -5 ( % ) |
| 边坡坡度 | 边坡坡度的坡度。 | 正数 | 2 (:1) |
| 舍入曲线 | 指定长度值。 | 正数 |
2.5 英尺 0.75 米 |
| 路肩宽度 | 从附着点到路肩铰点的宽度。 | 正数 |
5 英尺 1.5 米 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。
|
参数 |
描述 |
状态 |
|---|---|---|
|
边坡曲面 |
边坡曲面的名称。以下对象类型可用作用于指定曲面的目标：曲面。 | 可选 |
|
偏移目标 |
可用于替代路肩宽度，并将路肩宽度连接到偏移路线。以下对象类型可用作用于指定偏移的目标：路线、多段线、要素线或测量地物。 | 可选 |
运行时逻辑指定
无。
输出参数
无。
行为
使用输入参数或（偏移目标，如果设置）可计算舍入曲线的变坡点位置。随后会计算临时边坡连接。计算曲线后，剩余点和连接会添加到部件。
布局模式操作
在布局模式中，此部件显示组成路肩的连接。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P1 | Top, Hinge | |
| P4 | Daylight, Top | |
| L1 - L3 | Top |

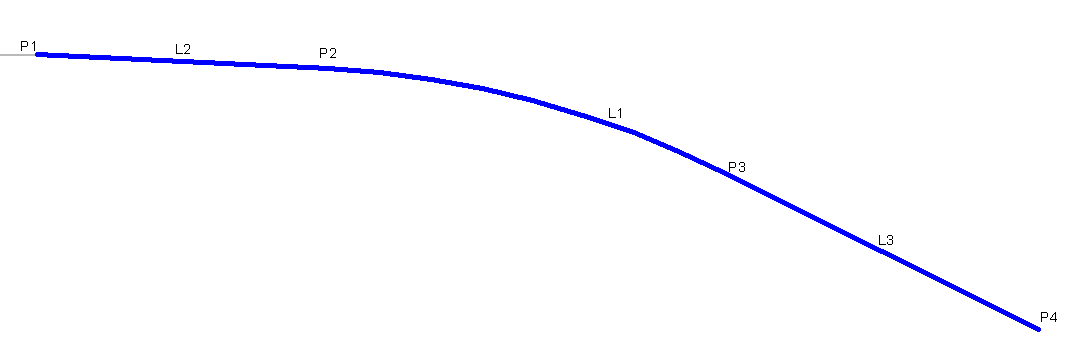

编码图
