SideSlopeCutDitch 部件可以插入连接，以创建一个可选的沟渠，然后插入边坡以进行挖方和填方。
附着
附着点位于初始挖方或填方坡度的内侧边缘上。此组件可以附着到左侧，也可以附着到右侧。

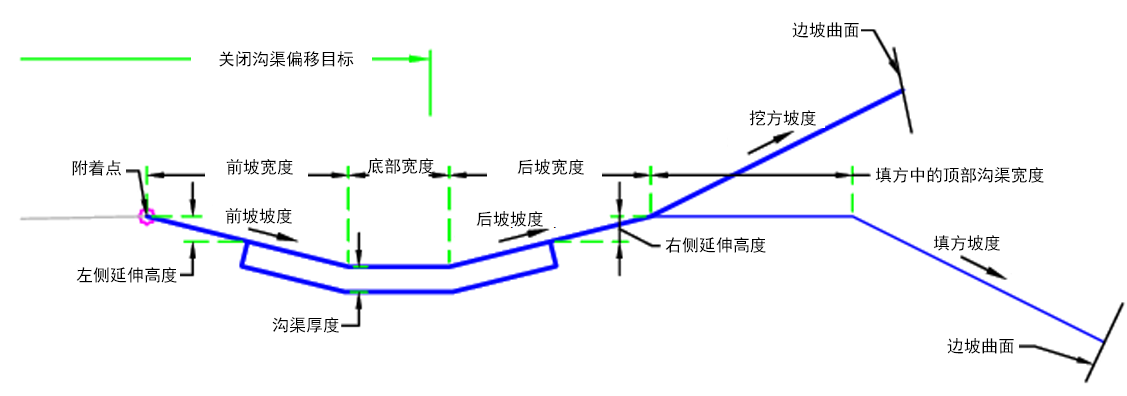

输入参数
注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
| 侧 | 指定要将部件放置在哪一侧 | 左/右 | 右 |
| 边坡连接 | 包含或忽略边坡连接 | 是/否 | 是 |
| 沟渠内衬造型代码 | 控制沟渠内衬的造型代码 | 字符串 | Concrete |
| 沟渠厚度 | 沟渠材质的厚度 | 正数 |
0.5 英尺 0.15 米 |
| 在填方中使用沟渠 | 控制是否在填方条件下创建沟渠 | 是/否 | 是 |
| 后坡宽度 | 沟渠后坡连接的宽度 (仅限于挖方) | 正数 |
4 英尺 1.2 米 |
| 后坡坡度 | 沟渠后坡连接的坡度（仅限于挖方） | 数字 | 4 ( : 1 ) |
| 底部宽度 | 沟渠底部的宽度 | 正数 |
2 英尺 0.6 米 |
| 前坡宽度 | 沟渠前坡连接的宽度 (仅限于挖方) | 正数 |
4 英尺 1.2 米 |
| 前坡坡度 | 沟渠前坡连接的坡度（仅限于挖方） | 数字 | 4 ( : 1 ) |
| 填方坡度 | 填方边坡连接的坡度 | 数字 | 4 ( : 1 ) |
| 挖方坡度 | 挖方边坡连接的坡度 | 数字 | 4 ( : 1 ) |
| 右侧延伸高度 | 到渠道右侧内衬起点的距离 | 正数 |
0.5 英尺 150 毫米 |
| 填方中的顶部沟渠宽度 | 填方中沟渠顶部连接的宽度 | 正数 |
3 英尺 1 米 |
| 左侧延伸高度 | 到渠道左侧内衬起点的距离 | 正数 |
0.5 英尺 150 毫米 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。
|
参数 |
描述 |
状态 |
|---|---|---|
| 边坡曲面 | 边坡曲面的名称。以下对象类型可用作用于指定曲面的目标：曲面。 | 必需 |
| 忽略沟渠 | 可用于关闭沟渠的构造。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。 | 可选 |
运行时逻辑指定
无。
输出参数
无。
行为
初始铰点设置在附着点处。根据目标曲面检查铰点高程，以确定横断面是位于挖方条件还是填方条件中。
如果参数需要沟渠，则使用输入参数构建沟渠。如果找到“忽略沟渠”目标，则不会构建沟渠。如果沟渠厚度大于 0，则构建沟渠内衬。如果沟渠在填方中，则应用填方中的顶部沟渠宽度。
根据目标曲面检查沟渠铰点，以确定横断面处于挖方条件还是填方条件。然后，将使用适当的填方坡度和挖方坡度创建边坡连接。
如果不需要沟渠，则使用适当的填方坡度和挖方坡度创建边坡连接。
布局模式操作
在布局模式中，此部件绘制初始填方坡度为 5 个单位。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P2 | Ditch_In | 沟渠内侧 |
| P3 | Ditch_Out | 沟渠外侧 |
| P4 | Hinge、Hinge_Cut、Hinge_Fill | 铰点，挖方或填方 |
| P5 | Daylight、Daylight_Cut | 挖方中的边坡点 |
| P6 | Hinge、Hinge_Fill | 填方中的铰点 |
| P7 | Daylight、Daylight_Fill | 填方中的边坡点 |
| P8-P11 | DitchBottom | 沟渠底部 |
| L1-L3、L10 | Top、Ditch | 沟渠顶部 |
| L4 | Top、Daylight、Daylight_Cut | 挖方中的边坡连接 |
| L5-L7 | Datum，Ditch_Bottom | 沟渠底部 |
| L11 | Top、Daylight、Daylight_Fill | 填方中的边坡连接 |
| S1 | 沟渠内衬造型代码 | 用户输入值 |

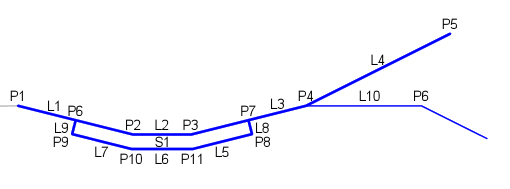

编码图
