ParkingAdjacentToRoad 部件可生成与现有道路相邻的停车场区域。停车场包含现有道路的铺装区域、边沟和停车场铺装层。停车场铺装层连接到建议的路缘高程和路缘顶部位置。
附着
附着点位于道路的中心处。此组件可以附着到左侧，也可以附着到右侧。
输入参数
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
| 侧 | 指定要将部件放置在哪一侧 | 左/右 | 右 |
| 边沟宽度 | 边沟的整个宽度 | 正数 |
3 英尺 1 米 |
| 边沟深度 | 边沟深度 | 正数 |
8 英寸 200 毫米 |
| 停车场铺装层厚度 | AC 铺装层厚度 | 正数 |
2 英寸 50 毫米 |
| 边沟基层过渡距离 | 边沟上较厚基层的过渡 | 正数 |
3 英尺 1 米 |
| 停车处的路缘偏移 Y | 停车后部的路缘偏移 Y | 数字 |
-0.5 英尺 -0.150 米 |
| 停车处的路缘偏移 X | 停车后部的路缘偏移 X | 数字 |
-0.625 英尺 -0.19 米 |
| 铺装层停车宽度 | 铺装层停车宽度 | 正数 |
20.5 英尺 6.25 米 |
| 边沟基层深度 | 铺装层合并宽度 | 正数 |
2 英尺 0.6 米 |
| 停车场基层深度 | 边沟下的基层深度 | 正数 |
6 英寸 150 毫米 |
| 道路基层深度 | 道路基层深度 | 正数 |
10 in 250 毫米 |
| 道路铺装层厚度 | 道路铺装层厚度 | 正数 |
3 英寸 80 毫米 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。
|
参数 |
描述 |
状态 |
|---|---|---|
| 合并位置 | 用于确定自附着点的合并宽度。以下对象类型可用作用于指定宽度的目标：路线、多段线、要素线或测量地物。 | 必需 |
| 连接曲面 | 用于确定合并高程。以下对象类型可用作用于指定曲面的目标：曲面。 | 必需 |
| 路缘顶部偏移 | 用于确定停车路缘连接位置的路缘顶部高程。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。 | 必需 |
| 路缘顶部纵断面 | 用于确定路缘和边沟的偏移位置。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。 | 必需 |
| 边沟中心线 | 用于确定边沟中心线位置。以下对象类型可用作用于指定宽度的目标：路线、多段线、要素线或测量地物。 | 必需 |
| 边沟纵断面 | 用于确定边沟的中心线高程。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。 | 必需 |
运行时逻辑指定
无。
输出参数
|
参数 |
描述 |
类型 |
|---|---|---|
| 车道坡度 | 车道坡度 | 数字 |
行为
初始参照点设置在附着点处。查找路缘顶部纵断面和偏移值以确定停车场铺装层外侧边缘的位置。合并位置通过合并位置目标确定。基于连接位置和此点的连接曲面目标查找合并高程。边沟位置和边沟高程取决于设置的目标。然后，基于输入参数构建边沟几何图形。通过目标连接高程和输入参数构建铺装层合并几何图形。然后，使用目标值和输入参数构建停车铺装层。
布局模式操作
在布局模式下，此部件使用宽度和深度输入参数以及假定的目标值显示所有连接。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P1 | 合并 | 铺装层合并位置 |
| P2 | Gutter_Edge | 边沟边缘 |
| P3 | FL | 边沟流线 |
| P4 | ETW | 行车道边缘 |
| P5 | FS | 完工曲面 |
| P12、P15、P17、P19 | Base | Base |
| L1、L4 | Top, Pave | 铺装层顶部 |
| L2, L3 | Top, Gutter | 边沟顶部 |
| L9、L12 | 铺装层 | 铺装层底部厚度 |
| L10、L11 | 檐沟 | 边沟底部 |
| L13、L14、L17、L18、L21、L22 | Datum | |
| S1、S3 | Pave | |
| S2 | 檐沟 | |
| S4-S6、S7、S8 | Base |

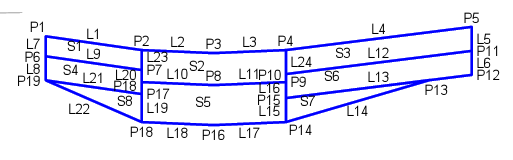

编码图
