SlopeDitch 部件用于创建具有后坡及前坡的沟渠。在挖方中，会创建边坡到现有地面。在填方中，会创建护道和边坡。

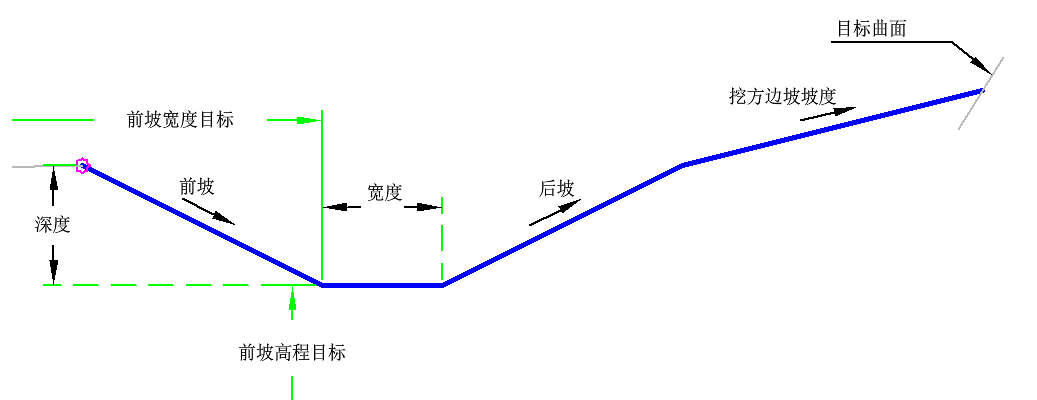

挖方案例：

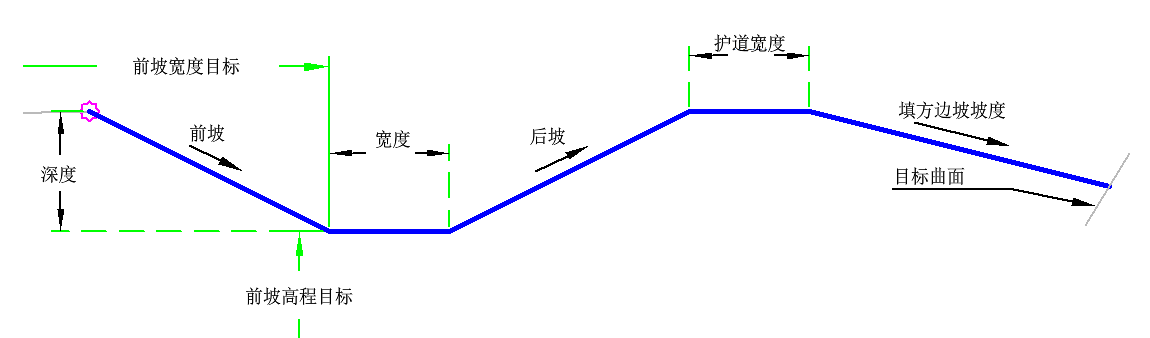

填方案例：
附着
附着点为沟渠之前的放坡连接上最内侧的点。
输入参数
注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
| 侧 | 指定要将部件放置在哪一侧。 | 左/右 | 右 |
| 深度 | 从沟渠外到铰点外测量的沟渠深度。 | 数字 |
3 英尺 1 米 |
| 宽度 | 沟渠底部的宽度。 | 正数 |
2 英尺 0.6 米 |
| 前坡 | 沟渠前面连接的坡度 (x:1)。此连接始终向下插入。 | 正数 | 2 (: 1) |
| 后坡 | 沟渠后面连接的坡度 (x:1)。此连接始终被向上插入。 | 正数 | 2 (: 1) |
| 护道宽度 | 后坡之后的护道宽度。 | 正数 |
2 英尺 0.6 米 |
| 边坡挖方坡度 | 挖方条件中正常边坡的坡度。 | 正数 | 3 (: 1) |
| 边坡填方坡度 | 填方条件中正常边坡的坡度。 | 正数 | 4 (: 1) |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。
|
参数 |
描述 |
状态 |
|---|---|---|
| 边坡曲面 | 边坡曲面的名称。以下对象类型可用作用于指定曲面的目标：曲面。 | 可选 |
| 前坡高程 | 可用于替代前坡坡度和宽度。以下对象类型可用作用于指定此高程的目标：纵断面、三维多段线、要素线或测量地物。 | 可选 |
| 前坡宽度 | 可用于替代前坡宽度。以下对象类型可用作用于指定此项的目标：路线、多段线、要素线或测量地物。 | 可选 |
运行时逻辑指定
无。
输出参数
无。
行为
创建沟渠前坡、底部和沟渠后坡。随后会确定部件在后坡顶部是处于挖方还是填方。如果为填方，则会创建护道和边坡。如果为挖方，则会使用边坡坡度创建边坡连接。
布局模式操作
在布局模式中，此部件显示组成填方中沟渠和护道的连接。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P1 | Hinge, Top | |
| P2 | Ditch_In, Top | |
| P3 | Ditch_Out, Top | |
| P4 | Hinge, Top | |
| P5 | Daylight, Top | |
| P6 | Berm_Out, Top | |
| P7 | Daylight, Top | |
| L1 | Top, Datum, Ditch, Foreslope | |
| L2 | Top, Datum, Ditch | |
| L3 | Top, Datum, Ditch, Backslope | |
| L4 | Top, Datum, Ditch, Daylight | |
| L5 | Top, Datum, Ditch | |
| L6 | Top, Datum, Ditch, Daylight |
编码图

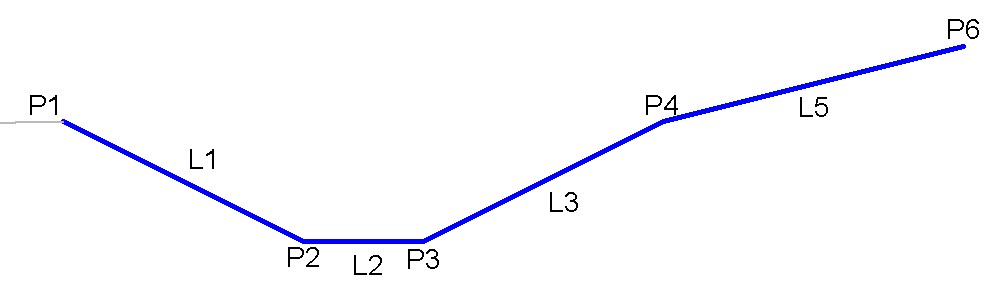

挖方案例：

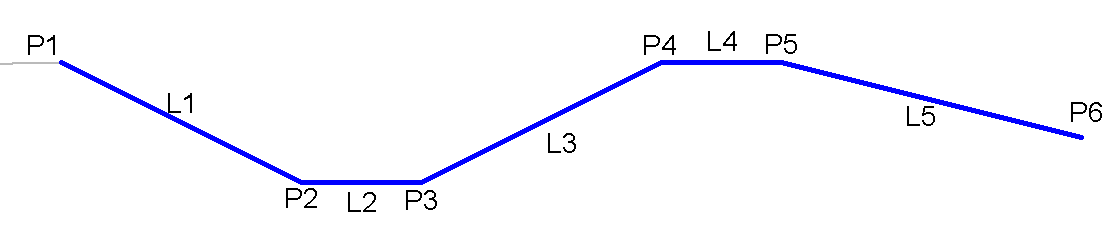

填方案例：
