SimpleTunnel 部件适用于简单的隧道或方形涵洞。使用您输入的高度、宽度和材质厚度。
附着
附着点是隧道前连接最上方的点。

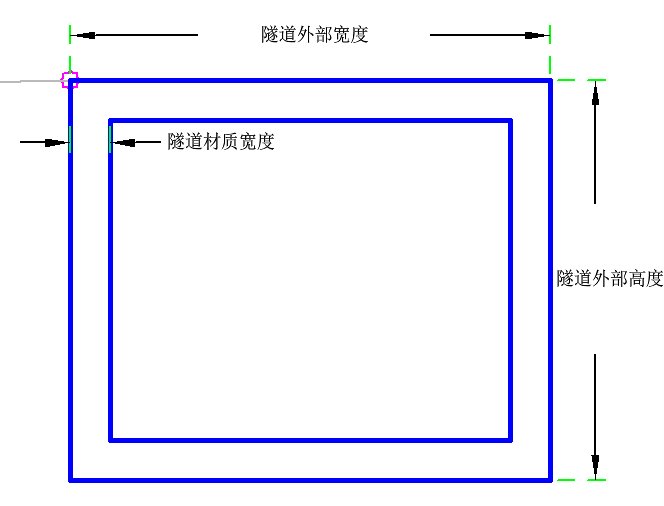

输入参数
注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
| 隧道材质宽度 | 隧道墙、楼板和屋顶的宽度。 | 正数 |
1 英尺 0.3 米 |
| 隧道外部高度 | 隧道的外部高度。 | 正数 |
10 英尺 3 米 |
| 隧道外部宽度 | 隧道的外部宽度。 | 正数 |
12 英尺 3.5 米 |
目标参数
无。
运行时逻辑指定
无。
输出参数
无。
行为
点、连接和造型使用输入参数进行创建。
布局模式操作
在布局模式中，此部件显示组成隧道的连接。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P1 | Top, TopInsideTunnel | 隧道内部顶部 |
| P2 | Top, TopOutsideTunnel | 隧道外部顶部 |
| P3 | Datum, BottomOutsideTunnel | 隧道外部底部 |
| P4 | Top, BottomInsideTunnel | 墙底部内部隧道 |
| P5 | TunnelInsideWall_TopIn | 墙顶部内部隧道内部 |
| P6 | TunnelInsideWall_TopOut | 墙顶部外部隧道内部 |
| P7 | TunnelInsideWall_BottomIn | 墙底部内部隧道内部 |
| P8 | TunnelInsideWall_BottomOut | 墙底部外部隧道内部 |
| L2 - L4 | Datum | |
| L5 | TopInnerWall | 顶部内墙 |
| L6 | InnerWallInside | 内墙内部 |
| L7 | InnerWallOutside | 内墙外部 |
| L8 | BottomInnerWall | 底部内墙 |
| L9 | AttachPoint | 附着点 |
| S1 | MaterialRemoved | 删除的材质 |
| S2 | TunnelMaterial | 隧道材质 |

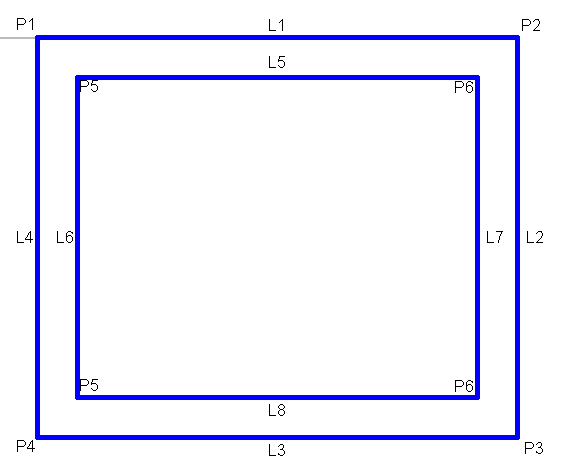

编码图
