ClarkCountyRainGardenNoCurb 部件可以插入连接，以创建没有路缘的克拉克县雨花园。
您应确认使用的尺寸与标准平面的说明相匹配。
附着
附着点位于内侧坡度的内侧边缘上。此组件可以附着到左侧，也可以附着到右侧。

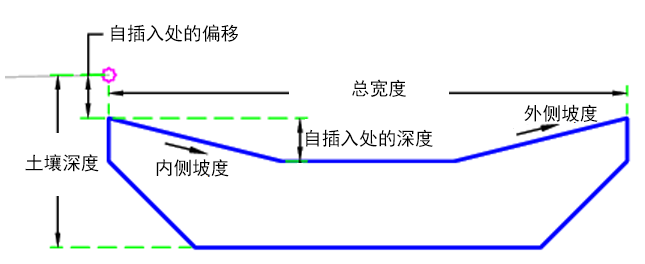

输入参数
注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
| 侧 | 指定要将部件放置在哪一侧 | 左/右 | 右 |
| 总宽度 | 雨花园的总宽度 | 正数 |
12.0 英尺 3.6 米 |
| 土壤深度 | 雨花园的土壤深度 | 正数 |
2 英尺 0.6 米 |
| 内侧坡度 | 内侧坡度 | 坡度 | -4 ( : 1) |
| 外侧坡度 | 外侧坡度 | 坡度 | -4 ( : 1) |
| 自插入处的深度 | 自插入处的深度 | 数字 |
-1 英尺 0.3 米 |
| 自插入处的偏移 | 自插入处的偏移 | 数字 |
0 英尺 0 米 |
运行时逻辑指定
无。
输出参数
无。
行为
初始点设置在附着点处。然后，根据输入的偏移距离调整雨花园。雨花园的深度通过输入的值设置。
布局模式操作
在布局模式下，此部件按照输入参数绘制雨花园。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P1 | RG_Insertion | 雨花园插入点 |
| P2 | RG_Top_In | 雨花园顶部内侧 |
| P3 | RG_Top_Out | 雨花园顶部外侧 |
| P6 | RG_Btm_Out | 雨花园底部外侧 |
| P7 | RG_Btm_In | 雨花园底部内侧 |
| L1 - L3 | Top、RG_Slope | 雨花园坡度顶部 |
| L5-L7 | Datum | Datum |
| L6 | Datum、RG_Btm | 雨花园底部 |
| S1 | RainGarden | 雨花园 |

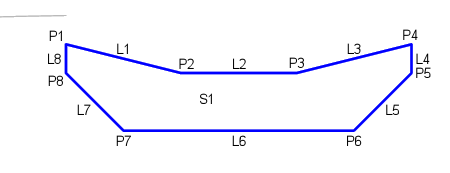

编码图
