InfiltrationTrench 部件可以插入连接以创建渗透沟渠。该部件基于 2014 年 2 月版的《洛杉矶县低碳开发标准手册》中的要求。
您应确认使用的标注与参考文档的说明相匹配。
附着
附着点位于渗透沟渠的左上部、中上部或右上部。
输入参数
注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
| 小砂砾厚度 | 小砂砾厚度 | 数字 |
0.67 英尺 0.20 米 |
| 包括过滤钢筋网？ | 指示过滤钢筋网是否在小砂砾下方 | 是/否 | 是 |
| 石材厚度 | 石材层的厚度 | 正数 |
3 英尺 1 米 |
| 沙厚度 | 沙层厚度 | 数字 |
0.5 英尺 0.15 米 |
| 沟渠宽度 | 沟渠的宽度 | 正数 |
2 英尺 0.60 米 |
| 附着点 | 附着点 | 居左/居右/居中 | 左 |
运行时逻辑指定
无。
输出参数
无。
行为
初始点设置在附着点处。此部件可为渗透沟渠构建造型。
布局模式操作
在布局模式下，此部件将基于给定的输入参数显示渗透组件。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P1, P2 | PeaGravel | 小砂砾层顶部 |
| P3、P4 | 石头 | 石材层顶部 |
| P5 - P6 | 沙 | 沙层顶部 |
| P7-P8 | Sand_Datum | 沙层底部 |
| L1 | Top | 上方层 |
| L2 | PeaGravel、FilterFabric | 小砂砾层；如果“包括过滤钢筋网”参数设置为“是”，则包括过滤钢筋网 |
| L3、L4 | Sand、Datum | 沙层顶部 |
| S1 | 石头 | 石头层 |
| S2 | 沙 | 沙层 |
| S3 | PeaGravel | 小砂砾层 |

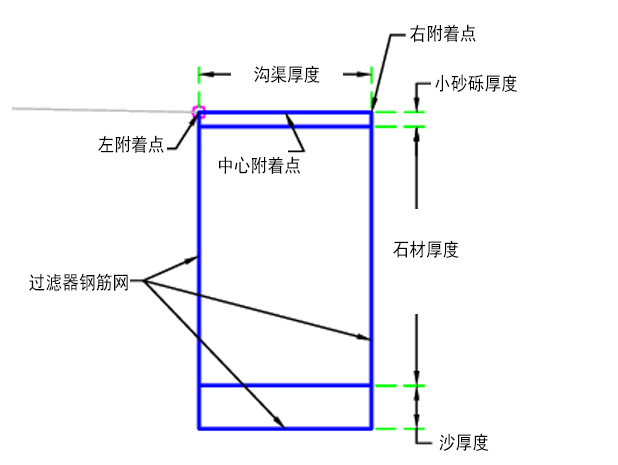

编码图
