ClarkCountyBasicDaylight

ClarkCountyBasicDaylight 部件可以插入连接，以创建具有路肩的挖方或填方集水坡度。可以在挖方情况下定义沟渠。

您应确认使用的尺寸与标准平面的说明相匹配。

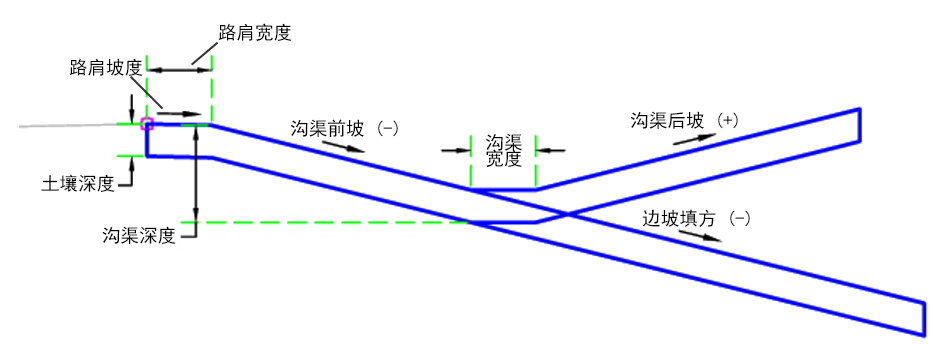

工况 1：带沟渠

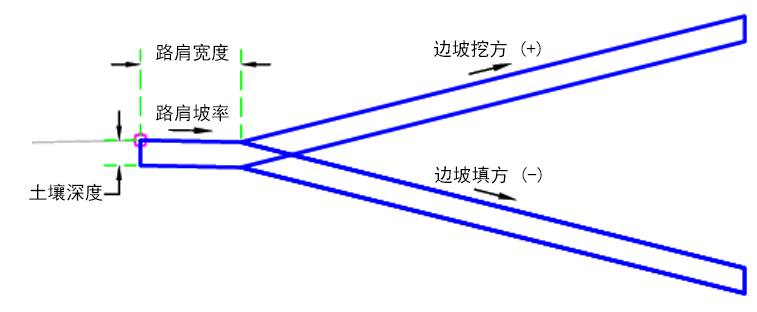

工况 2：不带沟渠

附着

附着点位于初始挖方或填方坡度的内侧边缘上。此组件可以附着到左侧，也可以附着到右侧。

输入参数

注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧	左/右	右
Daylight_Cut (+)	边坡挖方坡度	正数	4 ( : 1)
Daylight_Fill (-)	边坡填方坡度	数值，负值	-4 ( : 1)
路肩宽度	可选路肩宽度	正数	1 英尺 0.3 米
路肩坡度	仅当使用路肩时	数字	-2 (%)
土壤深度	可选土壤深度	正数	0.5 英尺 0.15 米
沟渠深度	自附着点的沟渠深度	数字	1 英尺 0.3 米
沟渠前坡 (-)	沟渠前坡	数字	-4 ( : 1)
沟渠后坡 (+)	沟渠后坡	正数	4 ( :1 )

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。

参数	描述	状态
边坡曲面	边坡曲面的名称。以下对象类型可用作用于指定曲面的目标：曲面。	必需
Elevation	可用于替代沟渠底部高程。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	可选

运行时逻辑指定

无。

输出参数

无。

行为

初始路肩或铰点设置在附着点处。如果路肩宽度大于零，则生成路肩。根据目标曲面检查铰点高程，以确定横断面是位于挖方条件还是填方条件中。如果位于挖方中，则确定是否需要构建沟渠。然后，使用给定“边坡坡度”计算至目标曲面的终止点。

布局模式操作

在布局模式下，此部件将初始填方坡度绘制为 5 英尺（1.5 米）。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P1	Shldr	如果存在路肩
P1	铰接	如果不存在路肩
P2	Shldr	Shoulder
P3	Daylight、Daylight_Cut	边坡点和挖方条件的边坡点
P4	Daylight、Daylight_Fill	边坡点和填方条件的边坡点
P9	Ditch_In	沟渠的内侧底
P10	Ditch_Out	沟渠的外侧底
L1	Top、Shldr	路肩顶部
L2	Daylight、Daylight_Cut、Top、Datum	挖方截面的边坡连接。土壤深度大于 0 时忽略基准代码。
L3	Daylight、Daylight_Fill、Top、Datum	填方横断面的边坡连接。土壤深度大于 0 时忽略基准代码。
L11	Top, Datum, Ditch	沟渠连接。土壤深度大于 0 时忽略基准代码。
L4、L5、L10、L13	Datum	底部连接代码
S1	土壤	土壤造型代码

编码图

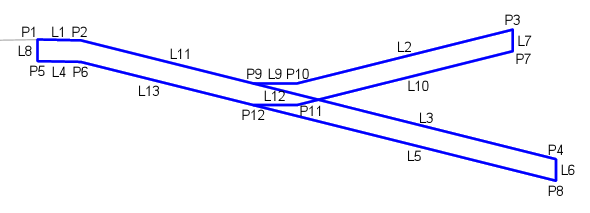

工况 1：带沟渠

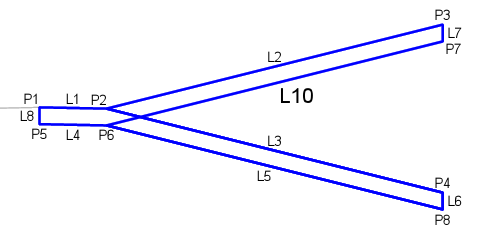

工况 1：不带沟渠
