RolledCurb

RolledCurb 部件可插入连接，用于带有底基的滚动路缘的造型混凝土路缘和边沟。

附着

附着点位于路缘止口或路缘的后部。此组件可以附着到左侧，也可以附着到右侧。

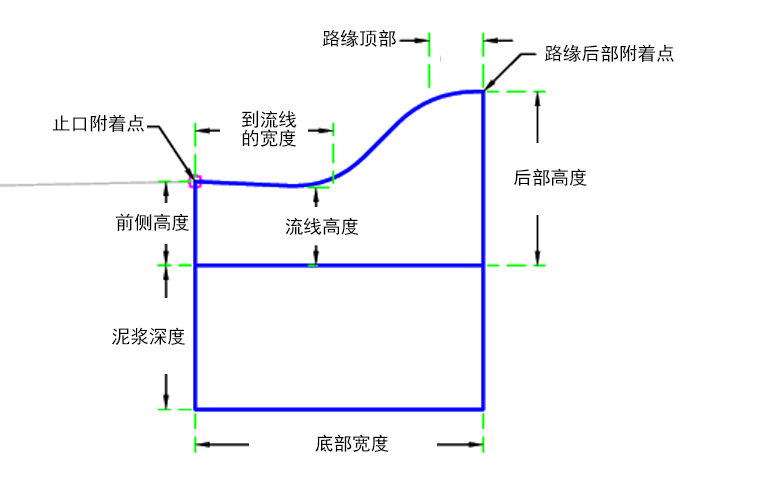

输入参数

注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧	左/右	右
路缘顶部	路缘顶部	正数	4.5 英寸 100 毫米
后部高度	后部高度	正数	14.5 英寸 370 毫米
底部宽度	底部宽度	正数	24 英寸 600 毫米
前侧高度	前侧高度	正数	7 英寸 180 毫米
到流线的宽度	到流线的宽度	正数	11.5 英寸 300 毫米
流线高度	流线高度	正数	6.5 英寸 165 毫米
底基深度	底基层深度	正数	12 英寸 300 毫米
附着点	附着点	Lip、BackCurb	止口

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。

无。

运行时逻辑指定

无。

输出参数

无。

行为

将根据输入参数标注插入路缘和边沟连接。所有标注都必须为非零的正值。

此部件用于为简单路缘和边沟构建造型，且附着点位于 (a) 边沟止口或 (b) 路缘后部。

布局模式操作

在布局模式中，此部件将基于给定的输入参数来显示路缘和边沟组件。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P1	Flange
P6	BackOfCurb
P7、P8	CurbBottom
P9, P10	SubBase
L1 - L5	Curb、Top
L8	CurbBottom
L9	Datum
S1	Curb
S2	SubBase

编码图
