BioRetention

BioRetention 部件可以插入连接，以创建具有三个层和可选下排水的生物滞留区域。该部件基于 2014 年 2 月版的《洛杉矶县低碳开发标准手册》中的要求。

您应确认使用的标注与参考文档的说明相匹配。

附着

附着点位于生物滞留区域的中上部。

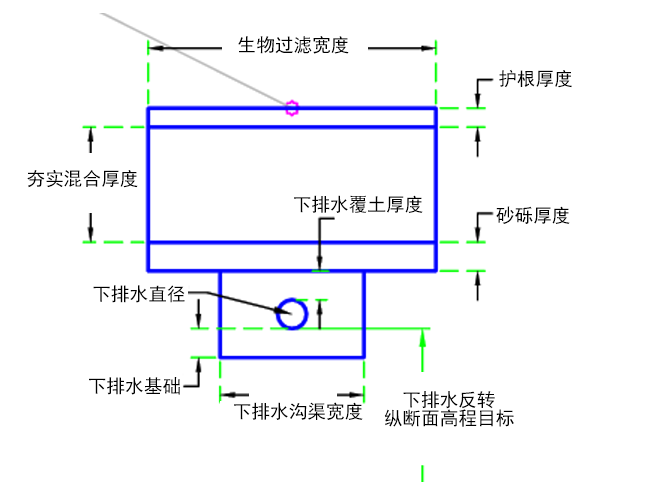

输入参数

注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
生物过滤宽度	生物过滤宽度	正数	5 英尺 1.5 米
护根厚度	护根的厚度	正数	0.33 英尺 0.10 米
夯实混合厚度	护根下方的夯实混合厚度	正数	2.0 英尺 0.6 米
砂砾厚度	夯实混合下方的砂砾厚度	正数	0.5 英尺 0.15 米
包括下排水	包括下排水以进行排水	是/否	是
下排水直径	下排水直径	正数	0.5 英尺 0.15 米
下排水覆土厚度	下排水覆土厚度	正数	0.5 英尺 0.15 米
下排水基础	下排水管道下的基础	正数	0.5 英尺 0.15 米
下排水沟渠宽度	下排水沟渠宽度	正数	2.5 英尺 0.75 米

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。

参数	描述	状态
下排水管道内底纵断面	可用于替代下排水管道的固定管道内底高程。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	可选

运行时逻辑指定

无。

输出参数

无。

行为

初始点设置在附着点处。此部件用于构建护根层，后跟夯实混合层，再后跟砂砾层。如果设置为包括下排水管道，则此部件会构建下排水管道和管道基础。

布局模式操作

在布局模式下，此部件使用输入参数绘制生物滞留。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P1, P3	BioretentionTop	生物滞留的顶部
P2	BioretentionCenter	生物滞留的中心
P4, P5	护根	护根层的底部点
P6,P7	Plant_Mix	夯实混合层的底部点
P8、P9	砾石	砂砾的底部点
P10-P13	下排水	下排水周围的点
P14	反转	下排水管道的管道内底
L1-L2	Bioretention、Top	生物滞留顶部层
L4	护根	护根层的底部
L8	Plant_Mix	夯实混合层的底部
L11	Gravel、Datum	砂砾层的底部
L14	Underdrain、Datum	下排水层的底部
S1	护根	护根区域
S2	Planting_Mix	夯实混合区域
S3	砾石	砂砾区域
S4	UnderdrainPipe	下排水管道层

编码图
