ValleyGutterSimple

ValleyGutterSimple 部件是一个混凝土凹陷边沟，具有用户定义的宽度、混凝土深度和流线深度。可以修改宽度，流线保持在中心处。

附着

附着点位于凹陷边沟的内侧边缘。

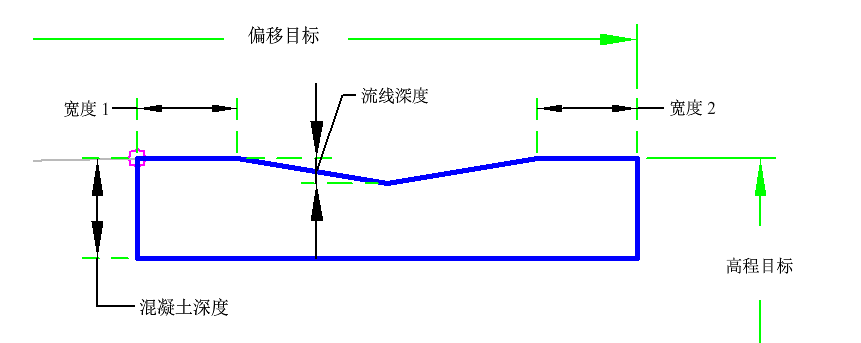

输入参数

注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧。	左/右	右
混凝土宽度	混凝土人行道宽度。	正数	5 英尺 1.5 米
流线深度	从沟渠顶部到流线的凹陷边沟的深度。	正数	0.08 英尺 0.02 米
宽度 1	附着点一侧凹陷边沟的宽度。	正数	0.5 英尺 0.15 米
宽度 2	附着点另一侧凹陷边沟的宽度。	正数	0.5 英尺 0.15 米
混凝土深度	从附着点测量的混凝土深度。	正数	0.75 英尺 0.2 米

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。

参数	描述	状态
目标偏移	可用于替代固定的“宽度”，并将造型边缘连接到偏移对齐。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选
流线高程	可用于替代流线深度，并将流线高程连接到纵断面的高程。以下对象类型可用作用于指定此高程的目标：纵断面、三维多段线、要素线或测量地物。	可选

运行时逻辑指定

无。

输出参数

无。

行为

此部件将插入一个简单的凹陷边沟。部件宽度的位置可以使用固定宽度或使用可选路线指定。凹陷边沟可以使用固定高度指定，或者，可以指定纵断面来控制深度。

布局模式操作

在布局模式中，此部件显示构成具有用户输入值的凹陷边沟的链接。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P1	Top, Hinge
P2	Datum
P3	Datum, Concrete
P4 - P6	Top
P7	Flowline, Top
L1、L3	Concrete
L2	Datum, Concrete
L4 - L7	Top
S1	ValleyGutter

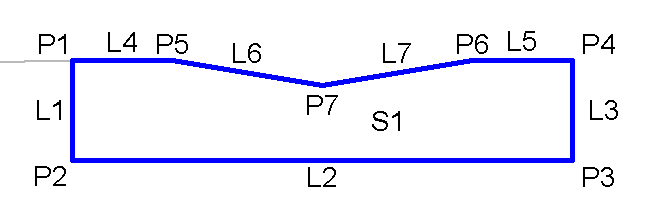

编码图
