RockRetainingWall

附着

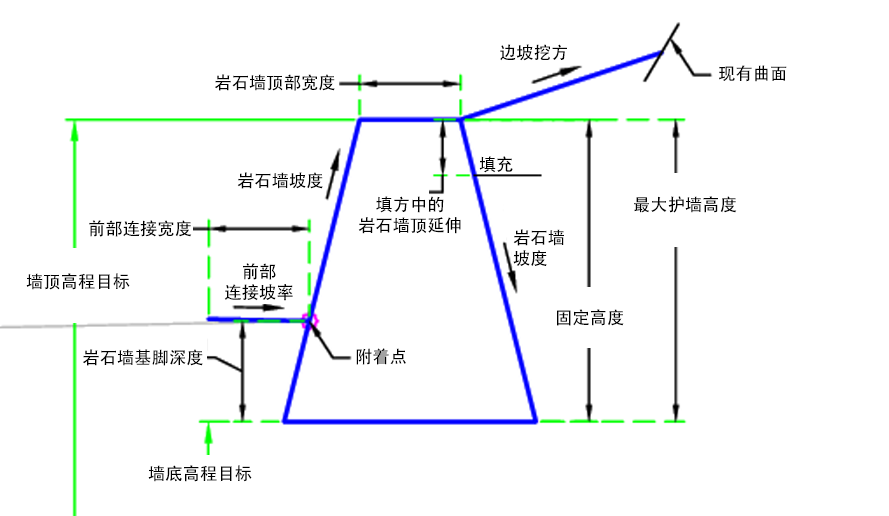

附着点基于前部连接输入参数，位于岩石面或自道路位置特定距离处。

注：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。

参数	描述	状态
现有曲面	边坡曲面的名称。以下对象类型可用作用于指定曲面的目标：曲面。	可选
墙顶	可用于替代岩石墙的墙顶高程。要使用该项，“固定高度输入参数”必须设置为“否”。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	可选
墙底	可用于替代墙底高程。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	可选

无。

无。

初始点设置在附着点处。如果“使用前部连接”设置为“是”，则构建主视连接。然后构建岩石墙。

如果“使用固定高度”设置为“是”，则使用输入参数构建岩石墙。如果设置了墙底纵断面，则墙顶高度由墙底纵断面高程加固定高度来确定。未使用墙顶目标。

挖方条件：

如果“使用固定高度”设置为“否”，则使用输入参数构建岩石墙。墙顶目标控制墙顶高程。如果未设置墙顶目标，则墙顶高程是墙内侧边缘处的现有地面高程。

填方条件：

如果“使用固定高度”设置为“否”，则使用输入参数构建岩石墙。墙顶目标控制墙顶高程。如果未设置墙顶部目标，则墙顶高程是附着点与“填方中的岩石墙顶延伸”输入参数之间的距离。

在所有条件下，都会计算墙高度，并且将其与最大护墙高度进行比较。如果超出该值，则不会将错误消息发送到事件查看器。

在布局模式下，此部件将通过输入参数绘制岩石护墙。

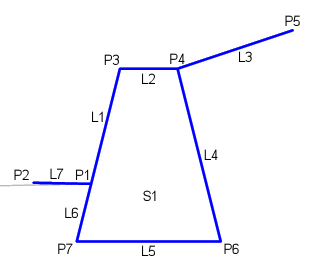

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
