MultipleBenchWithPipes 部件通过根据需要重复梯级创建挖方或填方集水坡度。
可以定义梯级处的洼地宽度。在每个梯级处添加管道。至目标曲面的最后一条边坡坡度可能不同于梯级坡度。
附着
附着点位于初始挖方或填方坡度的内侧边缘上。此组件可以附着到左侧，也可以附着到右侧。

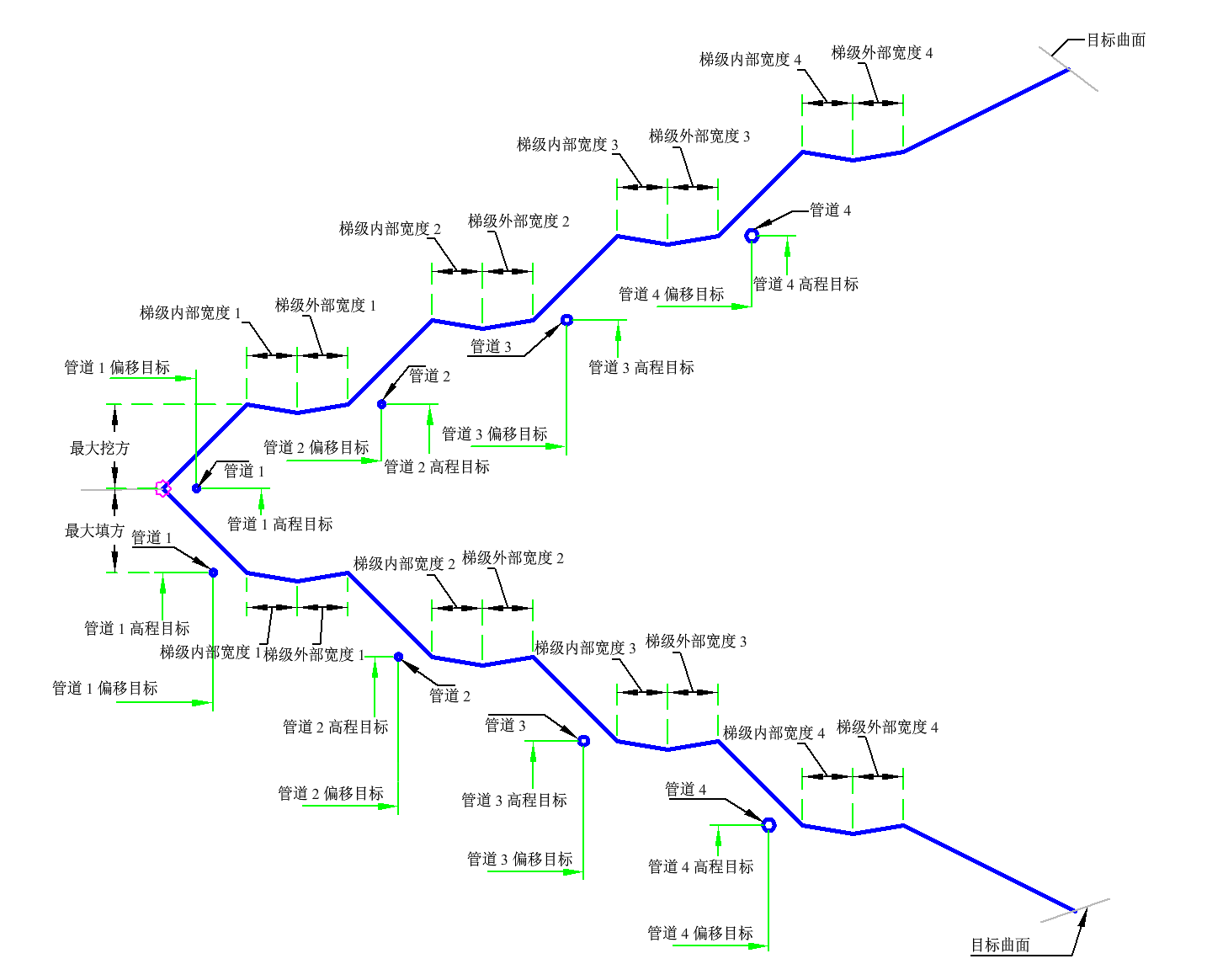

输入参数
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
|
侧 |
指定要将部件放置在哪一侧。 |
左/右 |
右 |
|
最大挖方深度 |
在无梯级的情况下允许的挖方边坡连接的最大高度。 |
正数 |
15 英尺 4.5 米 |
|
最大填方深度 |
在无梯级的情况下允许的填方边坡连接的最大高度。 |
正数 |
10 英尺 3.0 米 |
|
挖方边坡坡度 |
挖方边坡的坡度。 |
正数 |
2 (:1) |
|
填方边坡坡度 |
填方边坡的坡度。 |
正数 |
2 (:1) |
|
梯级坡度 1 |
梯级 1 的坡度。 |
正数 |
1 (:1) |
|
洼地深度 1 |
梯级 1 顶部洼地的深度。 |
正数 |
0.5 英尺 0.15 米 |
|
洼地内部宽度 1 |
从梯级 1 顶部处洼地前边缘到流线的宽度。 |
正数 |
5 英尺 1.5 米 |
|
洼地外部宽度 1 |
从洼地流线至梯级 2 底部的宽度。 |
正数 |
5 英尺 1.5 米 |
|
梯级坡度 2 |
梯级 2 的坡度。 |
正数 |
1 (:1) |
|
洼地深度 2 |
梯级 2 顶部的洼地深度。 |
正数 |
0.5 英尺 0.15 米 |
|
洼地内部宽度 2 |
从梯级 2 顶部处洼地前边缘到流线的宽度。 |
正数 |
6 英尺 2 米 |
|
洼地外部宽度 2 |
从洼地流线至梯级 3 底部的宽度。 |
正数 |
3 英尺 1 米 |
|
梯级坡度 3 |
梯级 3 的坡度。 |
正数 |
1 (:1) |
|
洼地深度 3 |
梯级 3 顶部的洼地深度。 |
正数 |
0.5 英尺 0.15 米 |
|
洼地内部宽度 3 |
从梯级 3 顶部处洼地前边缘到流线的宽度。 |
正数 |
6 英尺 2 米 |
|
洼地外部宽度 3 |
从洼地流线至梯级 4 底部的宽度。 |
正数 |
3 英尺 1 米 |
|
梯级坡度 4 |
梯级 4 的坡度。 |
正数 |
1 (:1) |
|
洼地深度 4 |
梯级 4 顶部的洼地深度。 |
正数 |
0.5 英尺 0.15 米 |
|
洼地内部宽度 4 |
从梯级 4 顶部处洼地前边缘至流线的宽度。 |
正数 |
3 英尺 1 米 |
|
洼地外部宽度 4 |
从洼地流线至底部最后一条边坡连接的宽度。 |
正数 |
3 英尺 1 米 |
|
管道 1 尺寸 |
管道 1 的直径。 |
正数 |
4 英寸 0.1 米 |
|
管道 1 偏移 |
管道 1 相对梯级 1 边缘的偏移。 |
正数 |
5 英尺 1.5 米 |
|
管道 2 尺寸 |
管道 2 的直径。 |
正数 |
4 英寸 0.1 米 |
|
管道 2 偏移 |
管道 2 相对梯级 2 边缘的偏移。 |
正数 |
5 英尺 1.5 米 |
|
管道 3 尺寸 |
管道 3 的直径。 |
正数 |
6 英寸 0.15 米 |
|
管道 3 偏移 |
管道 3 相对梯级 3 边缘的偏移。 |
正数 |
5 英尺 1.5 米 |
|
管道 4 尺寸 |
管道 4 的直径。 |
正数 |
8 英寸 0.2 米 |
|
管道 4 偏移 |
管道 4 相对梯级 4 边缘的偏移。 |
正数 |
5 英尺 1.5 米 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。
|
参数 |
说明 |
状态 |
|---|---|---|
| 边坡曲面 | 边坡曲面的名称。以下对象类型可用作目标以指定曲面：曲面。 | 必需 |
| 管道 1 偏移 | 可用于替代管道 1 偏移，并将管道 1 连接到偏移路线。以下对象类型可用作用于指定偏移的目标：路线、多段线、要素线或测量地物。 | 可选 |
| 管道 1 高程 | 可用于替代管道 1 高程。以下对象类型可用作用于指定此高程的目标：纵断面、三维多段线、要素线或测量地物。 | 可选 |
| 管道 2 偏移 | 可用于替代管道 2 偏移，并将管道 2 连接到偏移路线。以下对象类型可用作用于指定偏移的目标：路线、多段线、要素线或测量地物。 | 可选 |
| 管道 2 高程 | 可用于替代管道 2 高程。以下对象类型可用作用于指定此高程的目标：纵断面、三维多段线、要素线或测量地物。 | 可选 |
| 管道 3 偏移 | 可用于替代管道 3 偏移，并将管道 3 连接到偏移路线。以下对象类型可用作用于指定偏移的目标：路线、多段线、要素线或测量地物。 | 可选 |
| 管道 3 高程 | 可用于替代管道 3 高程。以下对象类型可用作用于指定此高程的目标：纵断面、三维多段线、要素线或测量地物。 | 可选 |
| 管道 4 偏移 | 可用于替代管道 4 偏移，并将管道 4 连接到偏移路线。以下对象类型可用作用于指定偏移的目标：路线、多段线、要素线或测量地物。 | 可选 |
| 管道 4 高程 | 可用于替代管道 4 高程。以下对象类型可用作用于指定此高程的目标：纵断面、三维多段线、要素线或测量地物。 | 可选 |
运行时逻辑指定
无。
输出参数
无。
行为
初始铰点设置在附着点处。根据目标曲面检查铰点高程，以确定横断面是位于挖方条件还是填方条件中。使用给定“挖方坡度”计算至目标曲面的终止点。如果到终止点的高度超过“最大边坡高度”，将插入具有“最大高度”的连接并添加梯级。将铰点重置为梯级的外侧边缘，重复执行此过程，直到边坡连接不再超过“最大边坡高度”。每个梯级，最多四个，将输入参数用作每个梯级的深度和宽度。
在每个梯级处，以输入参数中指定的距离插入管道或使用偏移和高程的目标替代。管道尺寸为 0，将忽略管道。
布局模式操作
在布局模式中，此部件绘制初始填方坡度为 5 个单位。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
说明 |
|---|---|---|
| P1 | Hinge | |
| P2、P5、P8、P11 | Bench_In | |
| P3、P6、P9、P12 | Ditch | |
| P4、P7、P10、P13 | Bench_Out | |
| P25 - P29 | Daylight | |
| P35、P38、P40、P42 | PipeCenter | |
| P36、P39、P41、P43 | Pipe_Invert | |
| L1、L4、L7、L10 | Top, Datum, Bench | |
| L2、L3、L5、L6、L8、L9、L11、L12 | Top, Datum, Swale | |
| L24、L26、L27、L28 | Top, Datum, Daylight | |
| L34、L35、L36、L37 | 管道 |

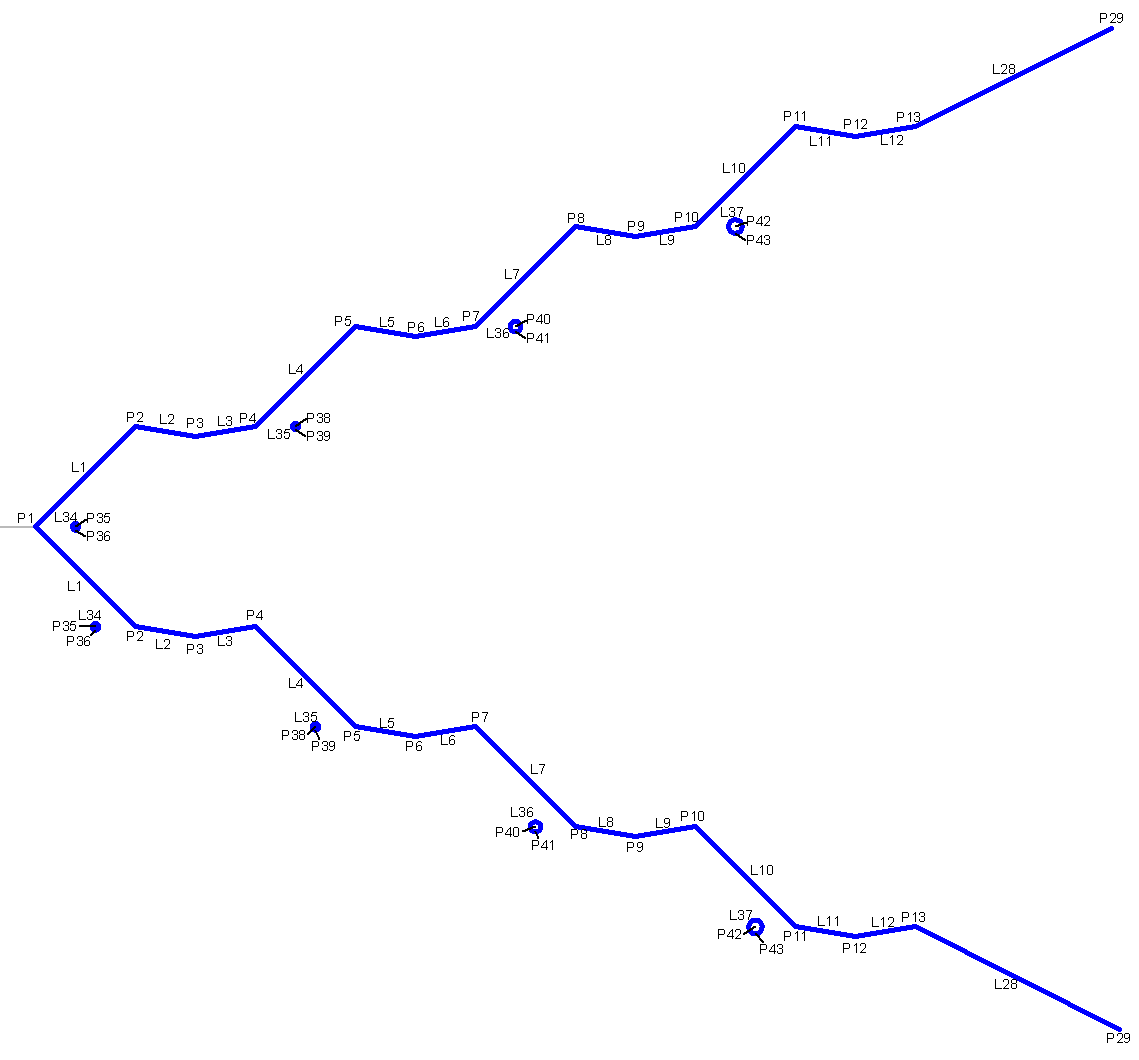

编码图
