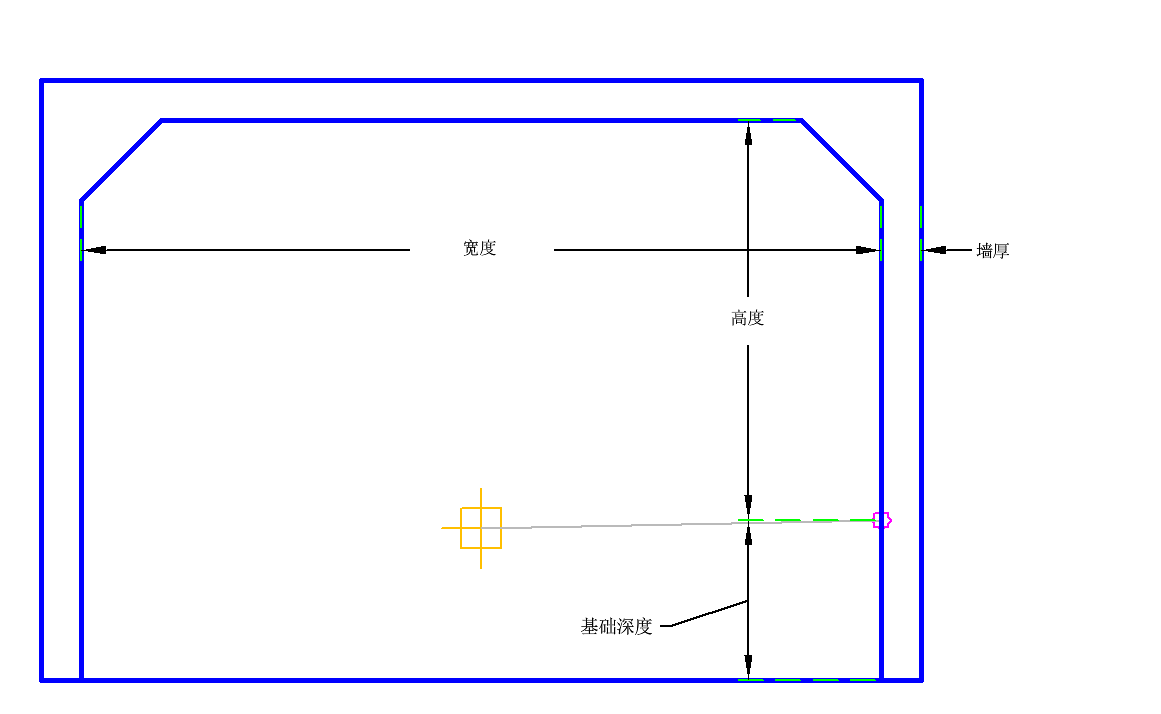

SimpleTunnelOpenBottom 部件适用于具有开放底部的简单隧道。使用您输入的高度、宽度和材质厚度。
附着
附着点是隧道的底部中心。
输入参数
注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
| 宽度双精度输入 | 隧道的内部宽度 | 正数 |
10 英尺 3 米 |
| 隧道高度 | 隧道的内部高度 | 正数 |
5 英尺 1.5 米 |
| 墙厚 | 墙以及隧道顶的宽度 | 正数 |
0.5 英尺 0.15 米 |
| 造型名称 | 要指定给隧道造型的代码列表 | 以逗号分隔的字符串 | 隧道 |
| 隧道天花板连接 | 要指定给天花板连接的代码列表 | 以逗号分隔的字符串 | TunnelCeiling |
| 墙连接内部隧道 | 要指定给墙连接的代码列表。 | 以逗号分隔的字符串 | TunnelInsideWall |
| 隧道顶部连接 | 要指定给顶部连接的代码列表 | 以逗号分隔的字符串 | TunnelTop |
| 墙连接外部隧道 | 要指定给外部墙连接的代码列表 | 以逗号分隔的字符串 | TunnelOutsideWall |
| 基础深度 | 隧道楼板下方隧道墙的深度 | 正数 |
5 英尺 1.5 米 |
| 隧道右上代码 | 要指定给右上点的代码列表 | 以逗号分隔的字符串 | TunnelTopRight |
| 隧道左上代码 | 要指定给左上点的代码列表 | 以逗号分隔的字符串 | TunnelTopLeft |
目标参数
无。
运行时逻辑指定
无。
输出参数
无。
行为
点、连接和造型使用输入参数进行创建。
布局模式操作
在布局模式中，此部件显示组成隧道的连接。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P1 | InnerWallMidHeightRight | |
| P2 | TunnelInsideWall_Right_Hinge2 | |
| P3 | TunnelInsideWall_Top_Left | |
| P4 | InnerWallMidHeightLeft | |
| P5 | Datum, BottomWallOutside | |
| P6 | TunnelTopLeft, Top | |
| P7 | TunnelTopRight, Top | |
| P9 | Datum | |
| P12 | TunnelInsideWall_Top_Right | |
| P13 | TunnelInsideWall_Left_Hinge1 | |
| L1 | TunnelInsideWall | |
| L2, L13, L14 | TunnelCeiling | |
| L3, L9, L12 | TunnelInsideWall | |
| L4, L11, L15 | Datum | |
| L5, L10 | TunnelOutsideWall | |
| L6 | TunnelTop | |
| L12 | TunnelInsideWall | |
| S1 | 隧道 | |
| S2 | 删除 |

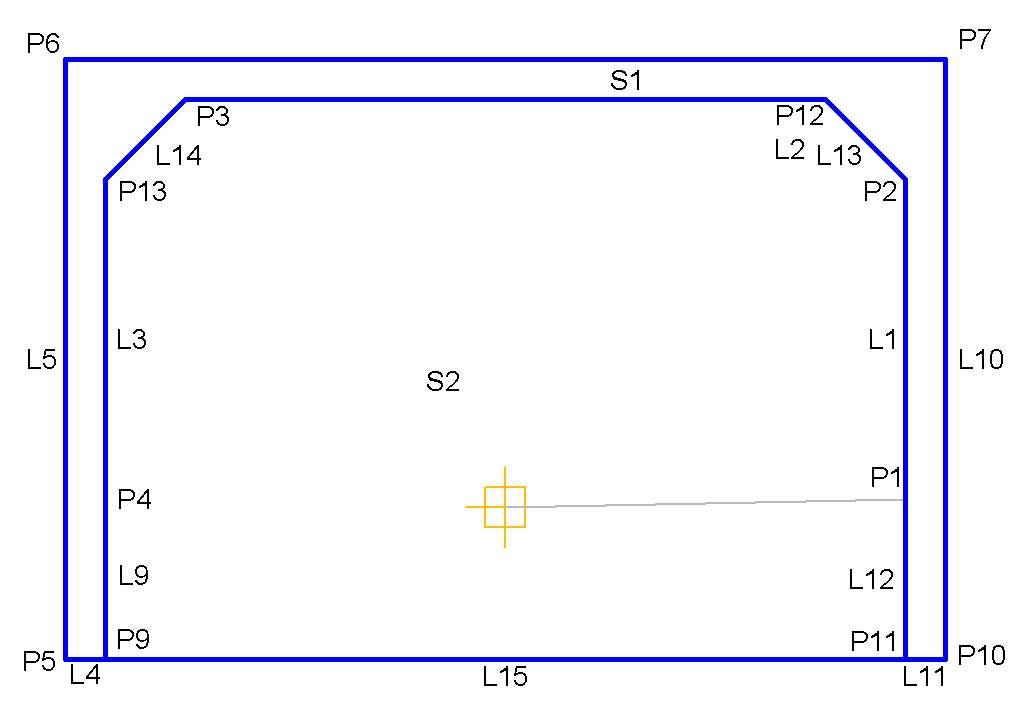

编码图
