DitchWithBermInFill

DitchWithBermInFill 部件使用预定义的几何图形放置沟渠，并按照填方和挖方条件创建护道。

同时也会预定义护道坡度，并且创建的连接也会延伸，直到发现曲面目标为止。

Attachment

附着点位于第一个连接的内侧边缘上。

输入参数

注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧。	左/右	右
边坡	沟渠边坡。	正数	3 (: 1)
边坡坡度	边坡连接的坡度。	正数	2 (:1)
底部宽度	沟渠底部的宽度。	正数	2 英尺 0.60 米
边坡宽度	边坡宽度。	正数	4 英尺 1.20 米

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。

参数	描述	状态
边坡曲面	边坡曲面的名称。以下对象类型可用作用于指定曲面的目标：曲面。	必需

运行时逻辑指定

无。

输出参数

无。

行为

此部件使用输入参数构建沟渠的造型。构建沟渠造型后，沟渠会确定为是挖方还是填方。如果为挖方，则会使用边坡坡度添加边坡连接。如果为填方，则会使用边坡宽度创建护道。

布局模式操作

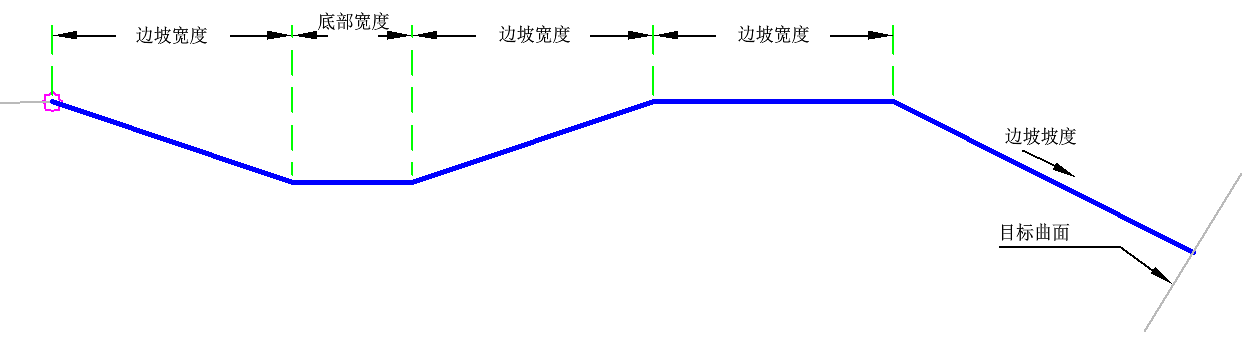

在布局模式中，此部件显示组成处于填方条件的沟渠的连接。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P1	Hinge, Top	附着点、沟渠起点
P2	Top, Ditch_In	离附着点最近的沟渠的底部
P3	Top, Ditch_Out	离附着点最远的沟渠的底部
P4 - P5	Top
P6	Daylight	边坡点
L1	Top, Ditch_In
L2	Top, Ditch_Bottom
L3	Top, Ditch_Out
L4 - L5	Top

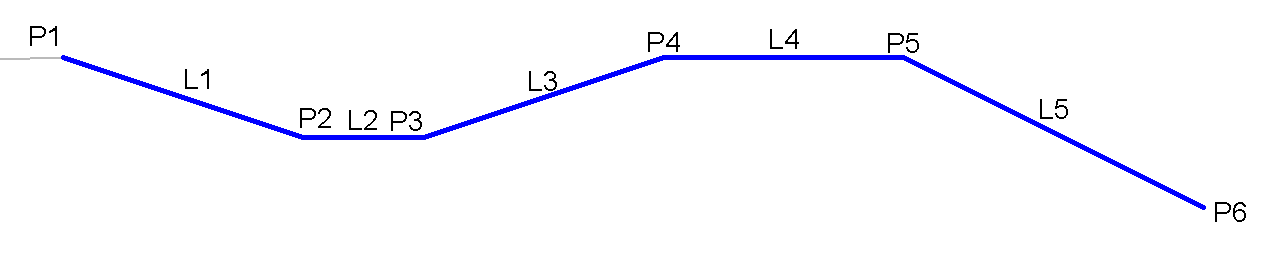

编码图
