VegetatedFilterStrip 部件可以插入连接，以创建植被过滤带来处理雨水。
附着
附着点位于植被过滤带的内侧边缘。此组件可以附着到左侧，也可以附着到右侧。

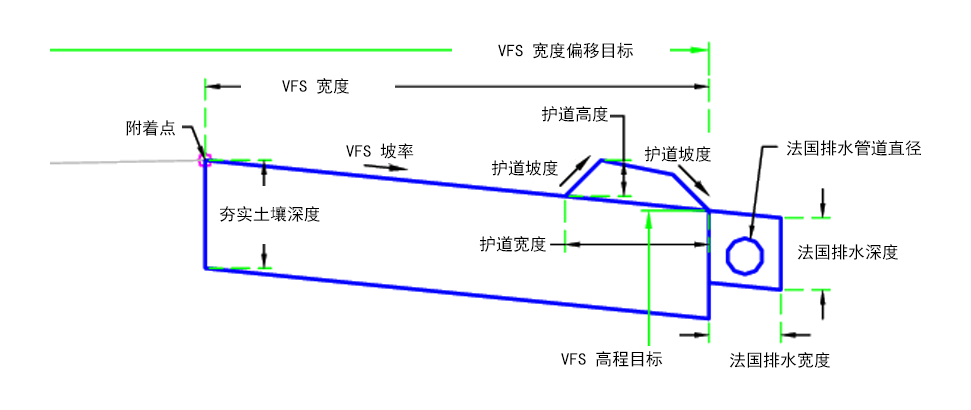

输入参数
注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
| 侧 | 指定要将部件放置在哪一侧 | 左/右 | 右 |
| 包括法国排水出水口 | 在过滤器终点处包括法国排水出水口 | 是/否 | 是 |
| 护道坡度 | 护道的坡度 | 正数 | 1 ( : 1) |
| 护道宽度 | 护道的宽度 | 正数 |
2 英尺 0.60 米 |
| 护道高度 | 护道的高度 | 正数 |
0.5 英尺 0.15 米 |
| 在坡脚处包括护道 | 在坡脚处包括护道以容水 | 是/否 | 是 |
| 夯实土壤深度 | 夯实土壤深度 | 正数 |
1.5 英尺 0.45 米 |
| 包含夯实土壤 | 包含夯实土壤 | 是/否 | 是 |
| VFS 坡率 | 植被过滤带坡率 | 数字 | -10% |
| VFS 宽度 | 植被过滤带宽度 | 正数 |
15 英尺 4.5 米 |
| 法国排水管道直径 | 法国排水管道直径 | 正数 |
0.5 英尺 0.15 米 |
| 法国排水深度 | 法国排水深度 | 正数 |
1 英尺 0.3 米 |
| 法国排水宽度 | 法国排水宽度 | 正数 |
1 英尺 0.3 米 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。
|
参数 |
描述 |
状态 |
|---|---|---|
| VFS 宽度 | 可用于替代植被过滤带偏移值，并将边缘连接到偏移路线。以下对象类型可用作用于指定宽度的目标：路线、多段线、要素线或测量地物。 | 可选 |
| VFS 高程 | 可用于替代植被过滤带，并将高程连接到纵断面的高程。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。 | 可选 |
运行时逻辑指定
无。
输出参数
无。
行为
从附着点处开始，使用指定的宽度和深度插入完工坡面曲面和平行路基。使用垂直连接闭合植被过滤带任一端的造型。在植被过滤带的远端构建可选的护道。在植被过滤带的端点处构造可选的法国排水。
布局模式操作
在布局模式下，此部件使用输入参数显示所有连接。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P2 | Filter_Outside | 植被过滤带的外侧边缘 |
| P5-P7 | 护道 | |
| P11 | Pipe_Invert | 法国排水管道的管道内底 |
| L1 | Filter、Top | 植被过滤带顶部 |
| L2、L7 | Datum | |
| L5 | Top、FrenchDrain | 法国排水顶部 |
| L9 | 管道 | |
| L10-12 | 护道 | |
| S1 | VFS | 植被过滤带 |
| S2 | 护道 | |
| S3 | FrenchDrain | 法国排水 |

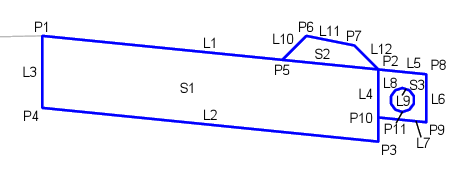

编码图
