CurbOffsetPipe 部件用于放置路缘和边沟，后跟管道。路缘后方也可以放置阶地。
附着
附着点位于边沟的凸缘点处。

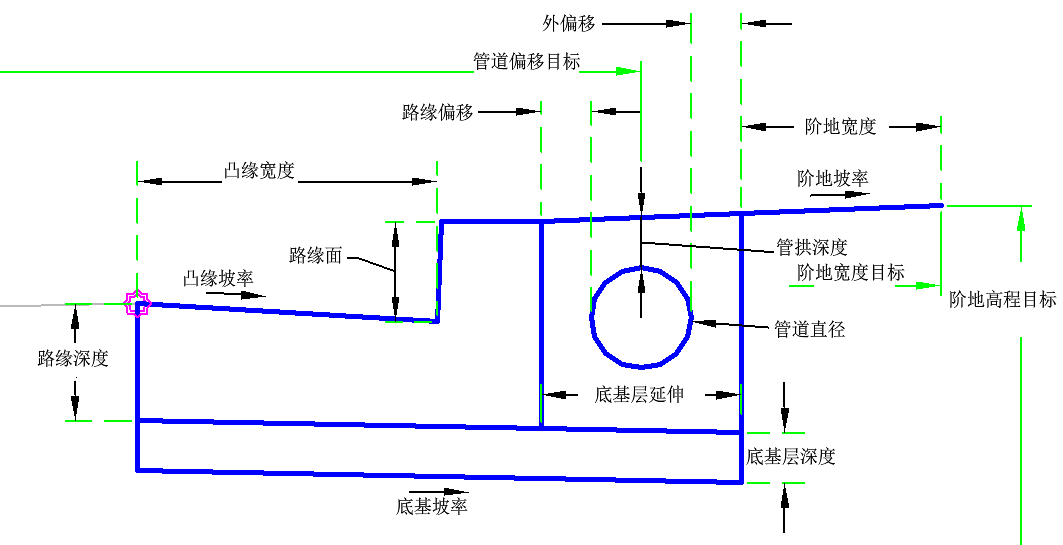

输入参数
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
|
侧 |
指定要将部件放置在哪一侧。 | 左/右 |
右 |
|
凸缘宽度 |
从边沟凸缘点到流线的宽度。 | 数字 |
1.5 英尺 0.45 米 |
|
凸缘坡率 |
边沟的百分比坡度。 | 数字 |
6 (%) |
|
路缘面 |
从流线到路缘顶部的高度。 | 数字 |
0.5 英尺 0.15 米 |
|
路缘深度 |
路缘在凸缘点处的深度 | 正数 |
0.583 英尺 0.18 米 |
|
底基层深度 |
附着点处底基层的深度（0 表示忽略）。 | 正数 |
0.25 英尺 0.08 米 |
|
底基层延伸 |
底基层超出路缘的宽度。 | 数字 |
1 英尺 0.3 米 |
|
阶地宽度 |
阶地宽度。 | 正数 |
1 英尺 0.3 米 |
|
阶地坡率 |
阶地的百分比坡度。 | 数字 |
4 (%) |
|
管道直径 |
排水管道直径。 | 正数 |
0.5 英尺 0.15 米 |
|
路缘偏移 |
从路缘后部到排水管道的距离。 | 数字 |
0.25 英尺 0.08 米 |
|
外偏移 |
从排水管道到管道基础的距离。 | 正数 |
0.25 英尺 0.08 米 |
|
底基坡率 |
底基的百分比坡度。 | 数字 |
2 (%) |
|
管拱深度 |
从排水管道内底到管道基础底部的距离。 | 正数 |
0.25 英尺 0.08 米 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。
|
参数 |
描述 |
状态 |
|---|---|---|
|
阶地宽度 |
可用于替代阶地宽度值，并可将阶地宽度连接到偏移路线。以下对象类型可用作用于指定宽度的目标：路线、多段线、要素线或测量地物。 | 可选 |
|
阶地高程 |
可用于替代阶地坡度，并将阶地高程连接到纵断面的高程。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。 | 可选 |
|
管道偏移 |
可用于替代管道偏移值，并将管道连接到偏移路线。以下对象类型可用作用于指定宽度的目标：路线、多段线、要素线或测量地物。 | 可选 |
运行时逻辑指定
无。
输出参数
无。
行为
此部件用于构造简单路缘和边沟的造型，附着点位于边沟凸缘处。让后将管道置于路缘及基础材质后。然后将阶地置于管道基础材质后。
布局模式操作
在布局模式中，此部件将基于给定的输入参数来显示路缘和边沟、管道和阶地组件。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P1 | 凸缘，顶部 | 边沟的排水沟边坡顶点 |
| P2 | Flowline_Gutter | 边沟流线点 |
| P3 | TopCurb | 路缘顶部 |
| P4 | BackCurb | 路缘后部 |
| P5 - P6 | Curb_Base | 路缘下基准顶部 |
| P7 | SubBase, Datum | 路缘下基准底部 |
| P8 | SubBaseExtension | 管道下基准顶部 |
| P9 | SubBase, Datum | 管道下基准底部 |
| P10 | Top | |
| P11 | TopPipe | 管道顶部 |
| P12 | CenterPipe | 管道中心 |
| P13 | BottomPipe | 管道内底 |
| P14 | Top, TerraceWidth | 阶地结束部分 |
| P15 | SubbaseExtension | 底基后部 |
| L1 | 顶部、路缘、凸缘 | 路缘凸缘 |
| L2 | Top, Curb, CurbFace | 路缘面 |
| L3 | Top, Curb, CurbTop | 路缘顶部 |
| L4 - L5 | Curb_Base | 路缘边 |
| L6 | Curb_Back | 路缘后部 |
| L7 | SubBaseDepth, Datum | 路缘下底基顶部 |
| L8 | SubBaseExtension | 路缘后底基顶部 |
| L9 | SubBase, Datum | 管道下底基连接 |
| L10 | Datum, Subbase | 底基底部 |
| L11 | Top, Terrace | 阶地 |
| L12 | 管道 | |
| L13 | Top, TerraceWidth | 阶地 |
| L14 | SubbaseExtension | |
| L15 | Datum | |
| S1 | Curb | |
| S2 | 底基 | |
| S3 | Backfill | 围绕管道的材质 |

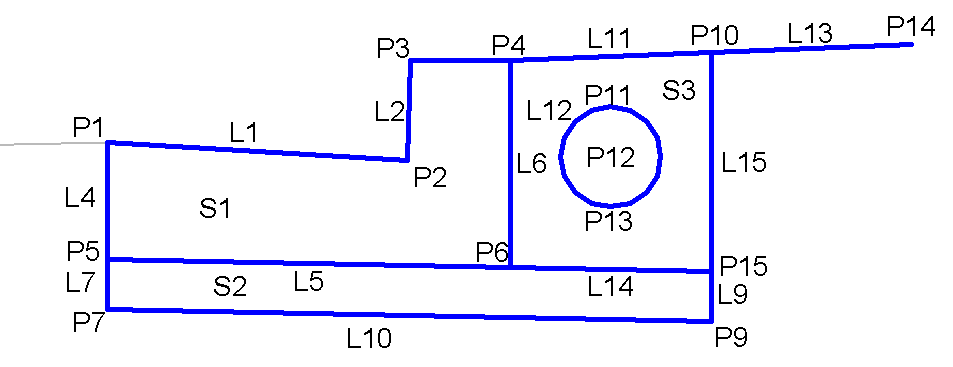

编码图
