SimpleCutWithLanding

SimpleCutWithLanding 部件通过挖方选项可创建简单平台/路肩。部件仅在挖方条件下创建边坡。

附着

附着点为平台之前的放坡连接上最内侧的点。

注：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数

描述

类型

默认值

侧

指定要将部件放置在哪一侧。

左/右

右

平台宽度

正数

5 英尺

1.5 米

平台坡度

平台的百分比坡度。

数字

-6 ( % )

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。

参数	描述	状态
边坡曲面	边坡曲面的名称。以下对象类型可用作用于指定曲面的目标：曲面。	可选

无。

无。

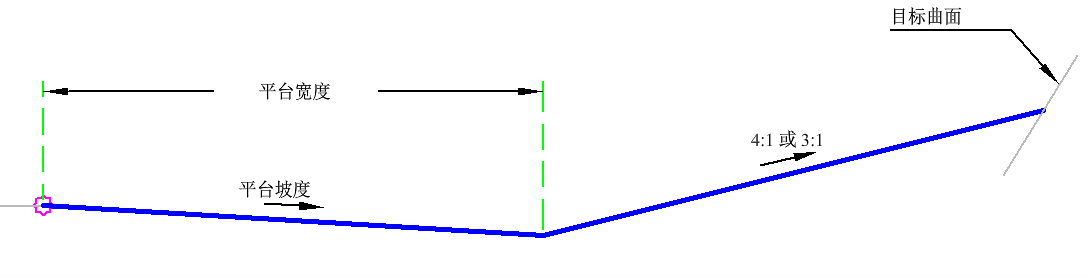

使用输入参数绘制平台。然后计算边坡高度。如果该距离小于 25 英尺（7.5 米），则使用 4:1 的边坡坡度。如果高度小于 35 英尺（10.5 米），则使用 3:1 的边坡坡度。否则使用 2:1 的边坡坡度。

若在填方，则不会创建边坡坡度。

在布局模式中，此部件显示组成平台的连接以及用于挖方边坡的连接。

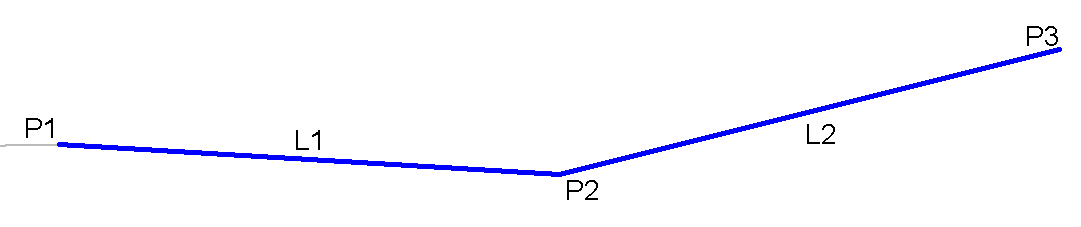

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
