BasicBenchTargetOneElevation

BasicBenchTargetOneElevation 是一个简单的梯级部件，可插入连接通过一个梯级创建挖方或填方集水坡度。

可以定义各梯级的洼地宽度和深度并对准梯级点的单个曲面。

附着

附着点位于初始挖方或填方坡度的内侧边缘上。此组件可以附着到左侧，也可以附着到右侧。

输入参数

注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧。	左/右	右

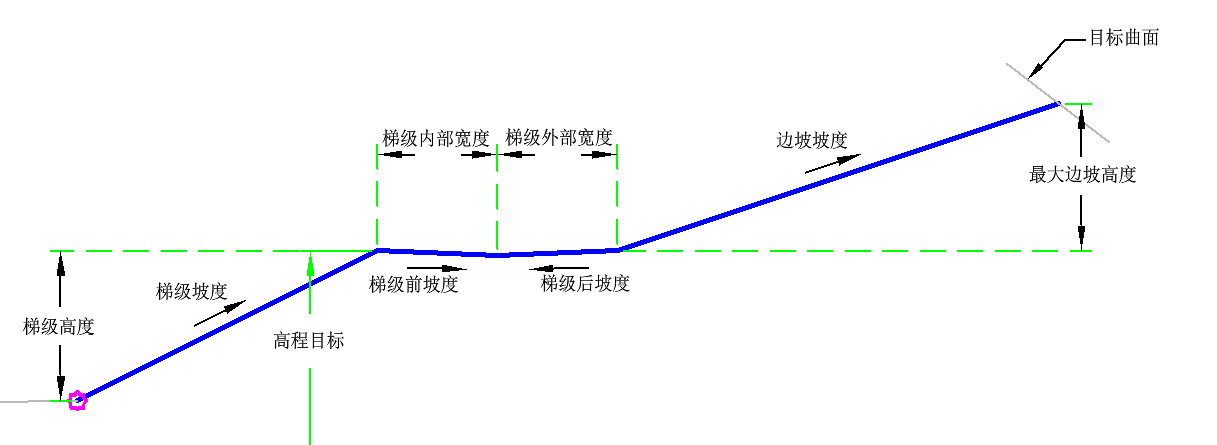

最大边坡高度	在无梯级的情况下允许的挖方和填方边坡连接的最大高度。	数字	15.0 英尺 4.5 米
梯级高度	新梯级之前的最大可用梯级高度。	数字	10.0 英尺 3.0 米
梯级坡度	台阶之间的坡度。	正数	1 (: 1)
梯级前坡度	梯级的正/负百分比坡度。正坡度在递增偏移方向上向上。	数字	4 (%)
梯级内部宽度	至梯级流线的梯级宽度。	正数	4 英尺 1.2 米
梯级后坡度	梯级的正/负百分比坡度。正坡度在递增偏移方向上向上。	数字	4 (%)
梯级外部宽度	自梯级流线起的梯级宽度。	数字	4 英尺 1.2 米
边坡坡度	边坡坡度。	正数	2 (: 1)

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。

参数	描述	状态
边坡曲面	边坡曲面的名称。以下对象类型可用作用于指定曲面的目标：曲面。	必需
Elevation Target	可用于替代梯级高程，并连接到纵断面。以下对象类型可用作用于指定此纵断面的目标：纵断面、三维多段线、要素线或测量地物。	可选

运行时逻辑指定

无。

输出参数

无。

行为

初始铰点设置在附着点处。根据目标曲面检查铰点高程，以确定横断面是位于挖方条件还是填方条件中。随后会构建目标高程的第一个连接，反之则设置为梯级高度。梯级连接即被添加。铰点重置为梯级的外部边缘，然后找到边坡连接。

布局模式操作

在布局模式中，此部件根据梯级绘制挖方坡度。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P1 - P5	Top
P5	Daylight	边坡点和挖方或填方条件的边坡点。仅适用于实际的边坡点。
L1 - L4	Top

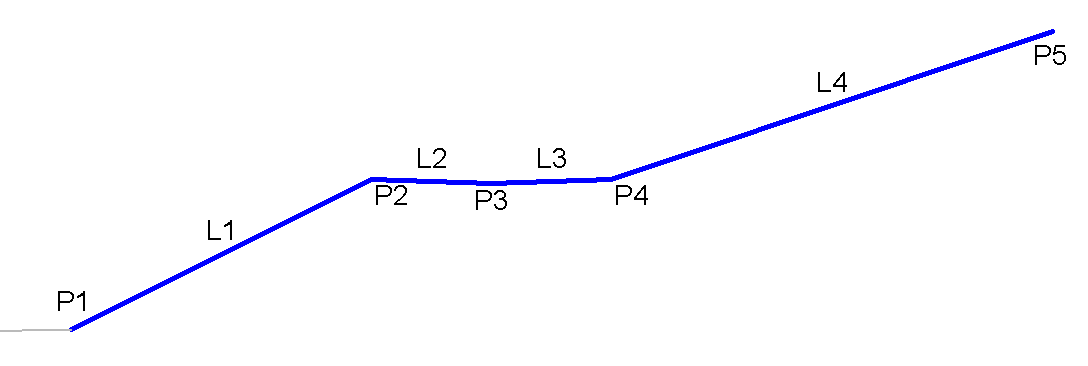

编码图
