PermeablePavement

PermeablePavement 部件可以插入连接和造型，以创建具有可选下排水的可渗透铺装层铺路石。

附着

附着点位于可渗透铺装层的内侧边缘。此组件可以附着到左侧，也可以附着到右侧。

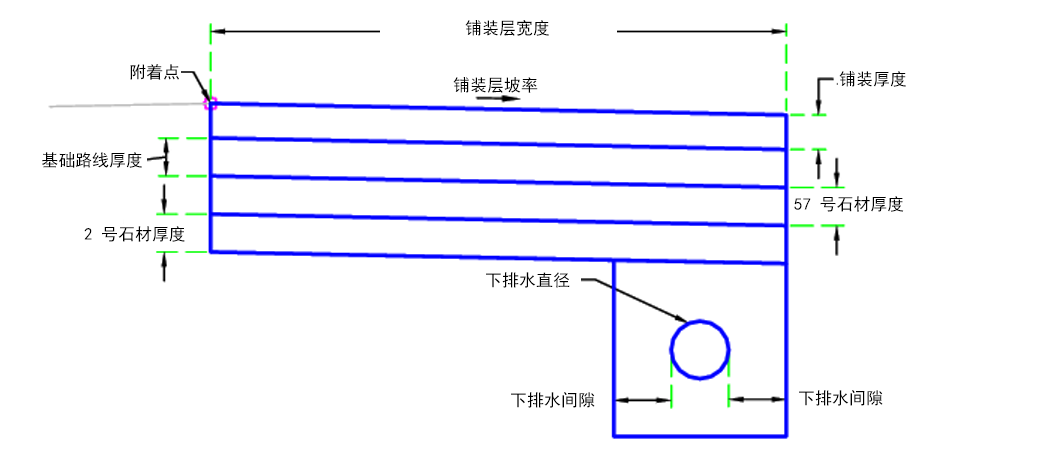

输入参数

注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧	左/右	右
铺装厚度	铺装厚度	正数	0.26 英尺 0.08 米
基础路线厚度	基础路线厚度	正数	0.17 英尺 0.05 米
57 号石材厚度	57 号石材的57	正数	0.33 英尺 0.10 米
2 号石材厚度	2 号石材的2	正数	0.5 英尺 0.15 米
包括下排水	应包括下排水	是/否	是
下排水直径	直径的直径	正数	0.5 英尺 0.15 米
下排水间隙	下排水周围岩石的距离	正数	0.5 英尺 0.15 米
铺装层宽度	铺装层的宽度	正数	24 英尺 7.3 米
包括不可渗透内衬	在铺装层横断面下包括不可渗透内衬	是/否	不支持
铺装层坡率	铺装层坡率	数字	-2%

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。

参数	描述	状态
下排水管道内底	可用于替代管道内底下排水高程。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	可选
铺装层高程	可用于替代铺装层坡度。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	可选
可渗透铺装层宽度	可用于替代铺装层宽度。以下对象类型可用作用于指定宽度的目标：路线、多段线、要素线或测量地物。	可选
下排水目标	可用于替代管道偏移值，并将管道连接到偏移路线。以下对象类型可用作用于指定宽度的目标：路线、多段线、要素线或测量地物。	可选

运行时逻辑指定

无。

输出参数

无。

行为

可渗透铺装层的坡度由输入参数或偏移目标（如果设置）确定。可渗透铺装层的造型通过输入参数构建。如果设置为使用下排水，则构造下排水管道和周围材质。下排水的位置位于铺装层边缘，除非目标更改位置和高程。如果设置为包括不可渗透内衬，则系统会将连接代码指定给构造的连接的底部和外侧。

布局模式操作

在布局模式下，此部件根据输入参数绘制可渗透铺装层。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P1、P2、P3、P4	Paver	铺路石的边缘
P5、P6	Bedding	基础的边缘
P7、P8	Stone57	石材 57 基础的边缘
P8、P9	Stone2	石材 2 基础的边缘
P12、P13	UnderdrainBedding	下排水基础的边缘
P14	Pipe、Invert	管道的管道内底
L1	Top、Paver	铺路石顶部
L2	Paver	铺路石底部
L3	Bedding	基础层底部
L4	Stone57	石材 57 的底部
L5	Stone2、Datum	石材 2 的底部
L6	UnderdrainBedding、Datum	下排水基础
L6-14、L16-17	Impermeable_Liner	（可选）不可渗透内衬连接代码
S1	Paver
S2	Bedding
S3	Stone57
S4	Stone2
S5	UnderdrainBedding	下排水基础

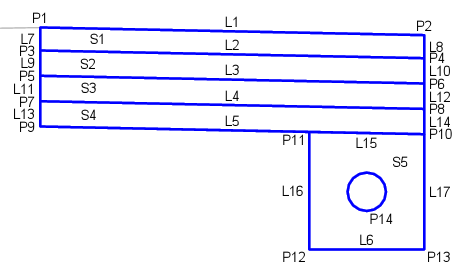

编码图
