ClarkCountyCurbE1 部件可以插入连接，以在指定插入点处创建路缘。造型表示克拉克县路缘类型 E1。
您应确认使用的尺寸与标准平面的说明相匹配。
附着
附着点位于初始挖方或填方坡度的内侧边缘上。此组件可以附着到左侧，也可以附着到右侧。

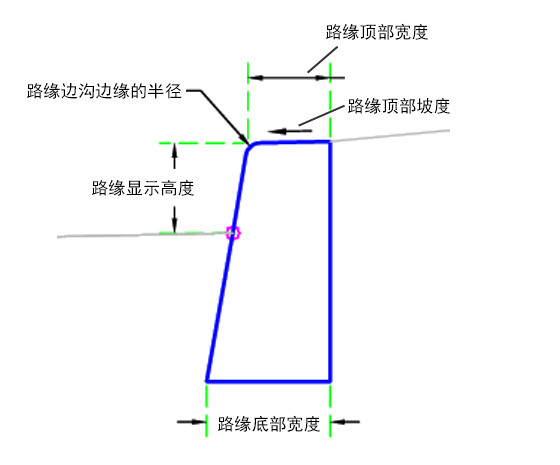

输入参数
注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
| 侧 | 指定要将部件放置在哪一侧 | 左/右 | 右 |
| 路缘底部宽度 | 路缘底部宽度 | 正数 |
8.25 英寸 0.21 米 |
| 路缘顶部宽度 | 路缘顶部宽度 | 正数 |
5.5 英寸 0.14 米 |
| 路缘边沟边缘的半径 | 路缘边沟边缘的半径 | 正数 |
1 英寸 0.025 米 |
| 路缘总高度 | 路缘总高度 | 正数 |
16 英寸 0.40 米 |
| 路缘显示高度 | 路缘显示高度 | 正数 |
6 英寸 0.15 米 |
| 路缘顶部坡度 | 路缘顶部坡度 | 正数 | 50 ( : 1) |
| 附着点 | 路缘附着点 | 流线/后部 | 流线 |
运行时逻辑指定
无。
输出参数
无。
行为
此部件可以为路缘构建克拉克县路缘类型 E1 造型，且附着点位于流线或路缘后部。
布局模式操作
在布局模式中，此部件按照输入参数指定的方式绘制路缘造型。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P1 | Flowline_Gutter | 路缘流线 |
| P3 | Top_Curb | 路缘顶部 |
| P4 | Back_Curb | 路缘后部 |
| L1 - L3 | Top, Curb | 路缘顶部 |
| L4 - L6 | Datum、Curb | 路缘的基准 |
| S1 | Curb | 路缘的混凝土造型 |
编码图
