护道

护道部件可以插入连接以创建护道。护道可从护道的内侧坡脚或内侧顶部创建。然后，护道的边坡将延伸到曲面。

附着

附着点位于护道的内侧坡脚或内侧顶部。此组件可以附着到左侧，也可以附着到右侧。

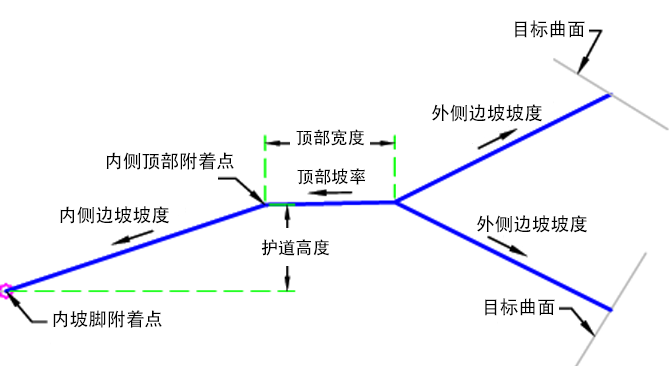

输入参数

注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧。	左/右	右
Attach Point	将通过其生成护道的附着点。	内侧坡脚/内侧顶部	内侧坡脚
护道高度	从附着点测量的护道高度。	数字	4 英尺 1.2 米
外侧边坡坡度	护道外侧的护道坡度。	数字	-2 ( : 1)
内侧边坡坡度	护道内侧的护道坡度。	数字	3 ( : 1)
顶部坡率	护道顶部的坡率。	数字	2 (%)
顶部宽度	护道的顶部宽度。	正数	5 英尺 1.5 米

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。

参数	描述	状态
护道曲面	边坡曲面的名称。以下对象类型可用作用于指定曲面的目标：曲面。	可选

运行时逻辑指定

无。

输出参数

无。

行为

护道的初始内侧连接使用输入的高度和内侧边坡坡度创建。护道顶部使用输入的顶部宽度和顶部坡率创建。边坡连接使用外侧边坡坡度进行查找。

布局模式操作

在布局模式下，此部件将绘制填方中的护道，连接为 5 英尺（1.5 米）。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P1	Berm_Bottom	护道的底部内侧坡脚
P2	Berm_Top_Inside	护道的顶部内侧。
P3	Berm_Top_Outside	护道的外侧顶部
P4	Daylight、Daylight_Cut	挖方坡度桩点
P5	Daylight、Daylight_Fill	填方坡度桩点
L1 - L4	Berm、Top、Datum	护道顶部和基准
L3	Daylight_Fill、Daylight	填方横断面的边坡连接
L3	Daylight_Cut、Daylight	挖方横断面的边坡连接

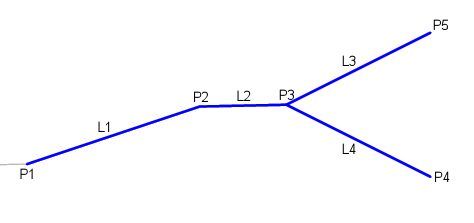

编码图
