CurbWallRadius

CurbWallRadius 部件用作标准 6"（0.15 米）/12"（0.30 米）路缘墙，同时使用用户定义输入的多个宽度和路缘半径。

附着

附着点位于路缘墙半径点起点。

输入参数

注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧。	左/右	右
路缘宽度	路缘宽度。	正数	0.5 英尺 0.15 米
路缘高度	路缘高度。	正数	1 英尺 0.30 米
舍入半径	路缘正面的舍入半径。	正数	0.5 英尺 0.15 米

目标参数

无。

运行时逻辑指定

无。

输出参数

参数	描述	状态
已使用半径	路缘的已解析半径。	正数

行为

将根据输入参数标注出入路缘连接。所有标注必须为正数、非零数值以获得最佳结果。参数将进行检查以确保输入半径是否能获得有效结果。

为提供从数学角度可行的解决方案，部件会将半径与输入的宽度和高度同时进行比较。如果宽度或高度小于半径，则将使用宽度或高度较小值的一半数值。

此部件用于构造带有半径的简单路缘造型，附着点位于路缘的底部半径上。

布局模式操作

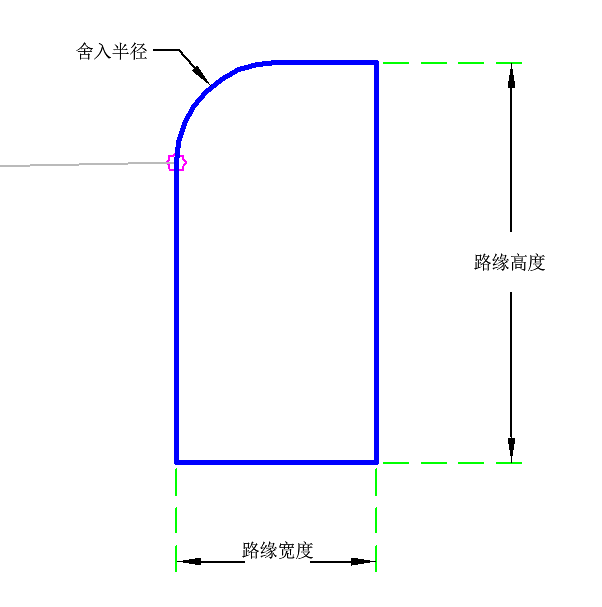

在布局模式中，此部件将基于给定的输入参数来显示路缘组件。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P1	Attachment	路缘附着点
P2	Face_Curb, Datum	路缘表面
P3	Datum
P4	Back_Curb	路缘后部
P5	Top
L1	Curb, Datum	附着点下方的路缘
L2	Datum
L3	CurbBack	路缘后部
L4 - L5	Top
S1	Curb

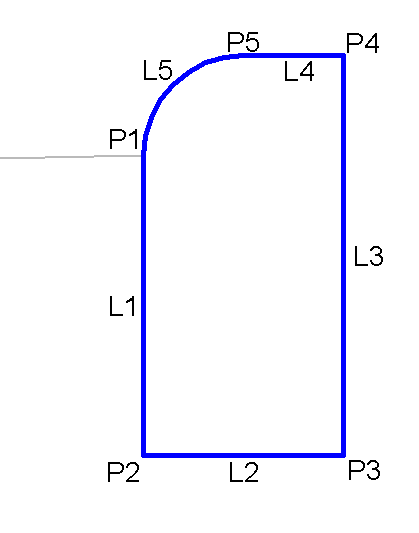

编码图
