StructuralSteelPlateVehicularUndercrossing

StructuralSteelPlateVehicularUndercrossing 部件可插入连接和造型，以基于 Caltrans Standard Plan B15-1 和 Contech Construction Products, Inc. 创建结构钢板车辆下穿交叉。

您应确认使用的尺寸符合标准平面说明和 Contech 施工产品要求。

附着

附着点位于结构钢板车车辆下穿交叉部件的底部。

注：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
尺寸	跨距和高度尺寸标注	S12'2''xR11'0''/S12'11''xR11'3''/S13'2"x11'11"/S13'10''xR12'3''/S14'1''xR12'10''/S14'6''xR13'6''/S14'10''xR14'0''/S15'6''xR14'4''/S15'9''xR15'1''/S16'4''xR15'5''/S16'5''xR16'1''/S16'9''xR16'3''/S17'3''xR17'0''/S18'4''xR16'11''/S19'2''xR17'2''/S19'6''xR17'7''	S19'6''xR17'7''

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。

参数	描述	状态
边坡曲面	边坡曲面的名称。以下对象类型可用作用于指定曲面的目标：曲面。	可选

结构钢板车辆下穿交叉的标注通过用户选定的输入参数进行设置。

无。

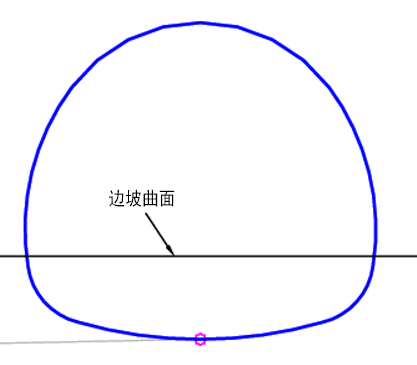

初始点设置在附着点处。如果边坡曲面低于板底部或高于高度尺寸，则生成整个钢板。如果边坡曲面在钢板内部，则构造部分钢板。每个板角度拆分为 10 个横断面，每个横断面包含 10% 的板角度。然后，系统对横断面进行测试，直到边坡出现在横断面内，无需进一步处理横断面。

在布局模式下，此部件绘制结构钢板车辆下穿交叉。

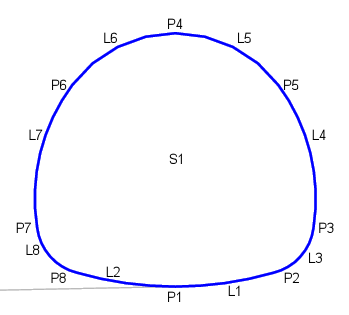

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
