PipeTrenchMultipleLayers2

PipeTrenchMultipleLayers2 部件在沟渠中有单根管道，管道使用一层材质进行包裹，并且在管道外壳上还有一层材质。

此部件可对体积基础层、管道区域和颗粒底回填进行体积计算。管道使用基础层正上方的一层材质包裹的。管道中心是设计纵断面。沟渠最顶部外部层的深度会发生变化；但其他管道沟渠层深度保持不变。所有深度、宽度和直径会在沟渠与沟渠之间发生更改。沟渠的深度会沿路线而不同，因为该深度是从沟渠底部到目标曲面测量的。

附着

默认情况下，附着点是管道中心。

输入参数

注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
底部宽度	指定管道沟渠的宽度。	正数	3 英尺 1 米
Pipe Cover	管道的覆土厚度。	正数	0.5 英尺 0.15 米
Pipe Diameter	管道直径。	正数	0.667 英尺 0.2 米
Bedding Depth	管道管底内壁下管道基础层的深度。	正数	0.75 英尺 0.2 米
管道包裹材质深度	管道管底内壁上方管道基础层的深度。	正数	1.5 英尺 0.45 米
Surface Slope	沟渠边坡的 x:1 坡度。	正数	1 (: 1)
Top Material Depth	管道基础层上方基础层的深度。	正数	3 英尺 1 米

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。

参数	描述	状态
边坡曲面	边坡曲面的名称。以下对象类型可用作用于指定曲面的目标：曲面。	必需

运行时逻辑指定

无。

输出参数

无。

行为

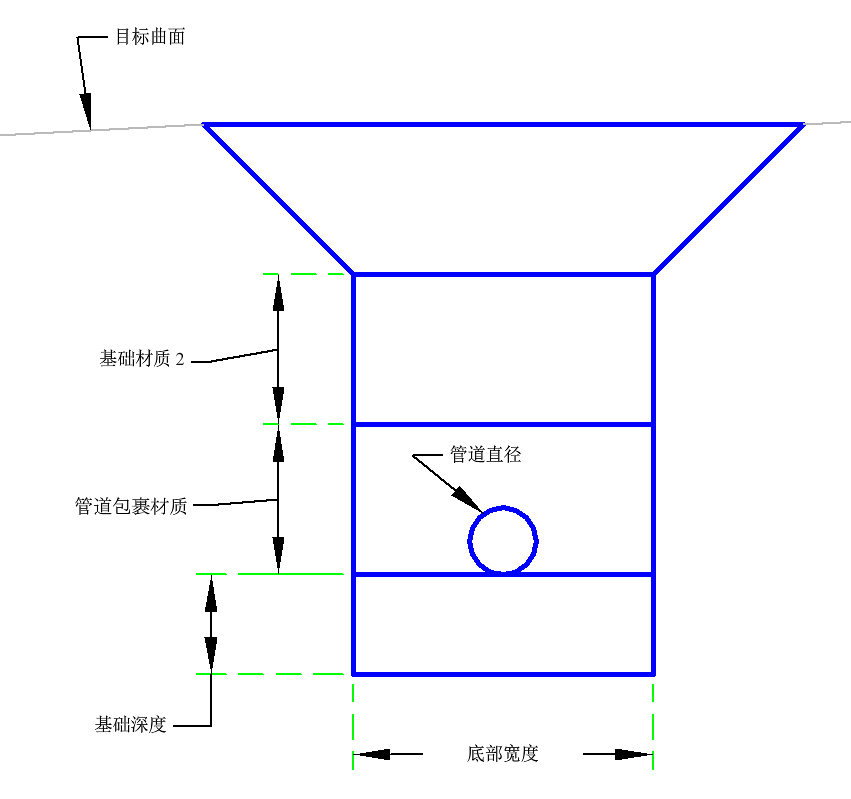

沟渠底部的高程是从纵断面坡面线高程减去一半管道直径以及基础深度而计算得出的。水平沟渠底部连接将对称地放置在该高程处的附着点偏移周围。管道包裹材质深度用于提供管道周围的材质。管道包裹材质上方是材质 2，用于提供管道上方的材质。边坡将向上延伸到现有曲面。水平基础连接将沿给定的深度放置在沟渠底部上方。

布局模式操作

在布局模式中，此部件绘制沟渠。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P1	PipeBottom	管道底部
P2	Datum, BeddingBottomCenter	基础层底部中心
P3	PipeBackfillBottom_In	管道回填底部内部
P4	PipeBeddingBottom_In	内部管道基础底部
P6	Datum, PipeBeddingBottom_Out	管道基础层底部外部
P7	PipeBackfillBottom_Out	管道回填底部外部
P11, P13	管道
P12	PipeTop	管道顶部
P14	PipeCenter	管道中心
P15	BottomMaterial2_In	材质 2 底部内部
P16	BottomMaterial2_Out	材质 2 底部外部
P17	BottomMaterial1_In	材质 1 底部内部
P18	BottomMaterial1_Out	材质 1 底部外部
P19	Top, TrenchInner	内部沟渠
P20	Top, TrenchOuter	外部沟渠
L1	PipeBackfillBottom	管道回填底部
L2,L4	PipeBedding	管道基础层
L3	Datum, PipeBeddingBottom	基础层底部
L5	PipeBackfillBottom	回填底部
L6 - L7	管道
L8	PipeBackfillMaterial_In	管道回填材质内部
L9	PipeBackfillMaterial_Out	管道回填材质外部
L10	BottomMaterial2	材质 2 底部
L11	TrenchMaterial2_In	沟渠材质 2 内部
L12	TrenchMaterial2_Out	沟渠材质 2 外部
L13	BottomMaterial1	材质 1 底部
L14	TrenchSlopeMaterial1_In	沟渠坡度材质 1 内部
L15	TrenchSlopeMaterial2_Out	沟渠坡度材质 1 外部
L16	Top, TrenchWidth	沟渠宽度
S1	PipeBedding	管道基础层
S2	PipeBackfillMaterial	管道回填材质
S3	TrenchMaterial2	沟渠材质 2
S4	TrenchMaterial1	沟渠材质 1

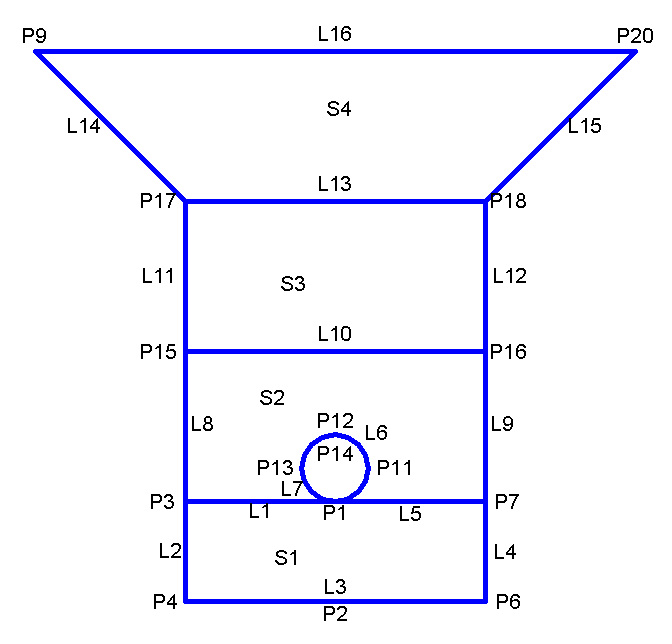

编码图
